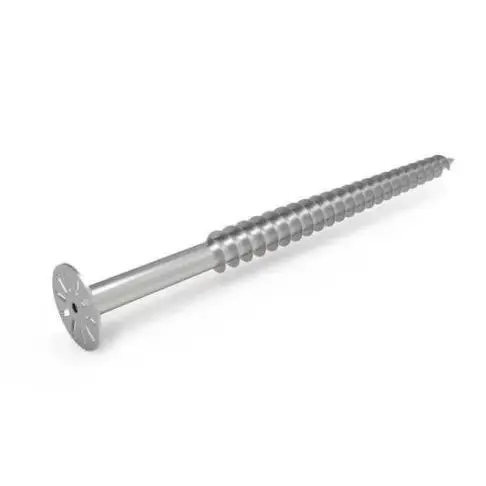

Nasze rozwiązanie fundamentowe z kotwą uziemiającą z fabryki w Guojian skutecznie rozwiązuje wiele problemów związanych z tradycyjnymi fundamentami betonowymi, takimi jak długi okres budowy, znaczne zakłócenia gleby i trudna rekultywacja terenu. Każdy stos ma stabilną odporność na ściskanie i wyporność i jest odpowiedni dla różnych złożonych warunków geologicznych, takich jak glina, gleba piaszczysta i zasypka. Zapewniamy kompleksowe usługi, w tym szczegółowy projekt techniczny, raporty z inspekcji stron trzecich, dostawę etapową i wskazówki techniczne na miejscu w celu zmniejszenia całkowitego kosztu cyklu życia projektu.
• Nie jest to standardowe, znormalizowane złącze: Chociaż dostępne na rynku pale śrubowe mogą wyglądać podobnie, ich rzeczywista nośność może się różnić kilkukrotnie w zależności od warunków, takich jak zasypka, zbocza górskie lub gleba słono-alkaliczna. Opierając się na rozległym doświadczeniu w krajowych projektach dotyczących energii odnawialnej, dostosowujemy parametry — takie jak nachylenie łopatek, średnica łopatek i grubość ścianki rury — w oparciu o konkretną charakterystykę ścinania gruntu, zamiast stosować „uniwersalną” specyfikację dla różnych warunków geologicznych.
• Metoda montażu na sucho bez użycia betonu: Instalacja odbywa się poprzez mechaniczne wkręcenie pala w ziemię. Metoda ta eliminuje konieczność wykonywania wykopów, szalowania, wylewania betonu i utwardzania. Stos może podeprzeć nadbudowę natychmiast po montażu, dzięki czemu idealnie nadaje się do projektów wrażliwych na czas, takich jak instalacje fotowoltaiczne (PV) wymagające szybkiego podłączenia do sieci.

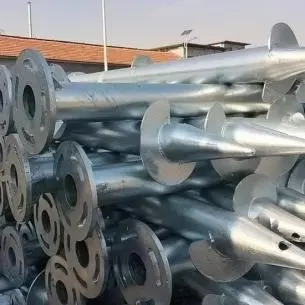

• Wszechstronna kompatybilność z nadbudówkami: Wierzchołki pali można wyposażyć w różne łączniki — takie jak kołnierze lub płyty łączące — w celu bezpośredniego połączenia z systemami montażu fotowoltaicznego, kolumnami wiaty samochodowej, podstawami magazynów energii i lekkimi stalowymi konstrukcjami ogrodzeniowymi, umożliwiając szybki montaż fundamentu i nadbudówki.
• Ekologiczny i nadający się do recyklingu: w procesie nie powstają żadne stałe odpady betonowe. Podczas modyfikacji projektu, przeniesienia lub likwidacji pale można odkręcić i wydobyć w stanie nienaruszonym, zachowując w największym możliwym stopniu oryginalny krajobraz powierzchni; dzięki temu nadają się do stosowania w miejscach ściśle regulowanych, takich jak rezerwaty ekologiczne i górskie obszary leśne.
• Proaktywna kontrola ryzyka: Oferujemy badania próbek i wstępny wybór modelu w oparciu o raporty z badań geologicznych dostarczone przez klienta, pomagając zapobiegać kosztownym przeróbkom spowodowanym takimi problemami, jak osuwanie się pala lub niewystarczająca nośność.
Nośność pala śrub zależy nie tylko od tarcia pomiędzy ścianą stalowej rury a gruntem; działa poprzez synergiczny, trzyczęściowy mechanizm: tarcie wału + opór końcowy łożysk spiralnych ostrzy + siła blokowania/blokowania pomiędzy ostrzami a glebą. 1. Wyjściowy moment obrotowy wiertnicy powoduje wkręcenie całego spiralnego pala w ziemię ze stałą prędkością; spiralne ostrza wcinają się i ugniatają otaczającą glebę, tworząc zagęszczone krążki gleby nad i pod ostrzami.
2. Pionowe obciążenia z góry są przenoszone przez te zagęszczone dyski gruntowe; w warunkach wypiętrzania ostrza mocno zakotwiczają się w glebie, zapobiegając bezpośredniemu wyciągnięciu pala.
3. Poziomym obciążeniom wiatrem przeciwdziała utwierdzenie boczne zapewniane przez interakcję pomiędzy ścianą szybu palowego a otaczającym gruntem.
Praktyczna uwaga: Podziałka ostrzy musi być dopasowana do momentu obrotowego wiertnicy. Jeżeli podziałka jest zbyt duża, sprzęt o niskim momencie obrotowym nie będzie w stanie wbić pala; jeśli odstęp jest zbyt mały, montaż jest powolny i pierwotna warstwa gruntu zostaje naruszona, co w rzeczywistości zmniejsza nośność pala – szczegół często pomijany w przypadku tanich pali spiralnych dostępnych na rynku.
Kotwy uziemiające to ukryte elementy podziemne, których po instalacji nie można sprawdzić wzrokowo; dlatego też na etapie produkcji należy wdrożyć kontrolę jakości. Guojian stosuje kompleksowy, kompleksowy łańcuch kontroli jakości:
1. Weryfikacja materiału przychodzącego: Dla każdej partii surowców do rur stalowych sprawdzane są certyfikaty materiałowe, a grubość ścianki i granica plastyczności są sprawdzane punktowo, aby zapobiec wejściu do produkcji rur o niespełniających norm lub cienkościennych rurach.
2. Cięcie i prostowanie CNC: Rury są cięte na stałe długości i prostowane; nadmierna krzywizna korpusu pala bezpośrednio pogarszałaby pionowość podczas instalacji.
3. Formowanie i spawanie ostrzy spiralnych: Ostrza są walcowane przy użyciu specjalistycznych form, aby zapewnić równomierną podziałkę; zamiast przerywanego zgrzewania punktowego stosuje się ciągłe spawanie pełne; spoiny są szlifowane na gładko, aby wyeliminować porowatość i zimne spoiny (zimne spoiny są częstą przyczyną zniszczenia pala w warunkach silnego wiatru).
4. Cynkowanie ogniowe: Ścisłe przestrzeganie normy GB/T 13912, obejmujące wytrawianie, topnikowanie, zanurzanie w cynku w temperaturze 450–460°C i pasywację; średnia grubość powłoki cynkowej wynosi ≥85 μm, z możliwością zastosowania grubszych powłok dla środowisk solankowo-alkalicznych lub przybrzeżnych.
5. Kontrola końcowa i wysyłka: kontrola wyglądu wizualnego, wyrywkowa kontrola grubości powłoki cynkowej i ponowny pomiar wymiarów krytycznych; W przypadku zamówień masowych na żądanie można dostarczyć raporty materiałowe i protokoły kontroli cynkowania.
Ostrzeżenie przed pułapką: w niektórych tanich produktach dostępnych na rynku stosuje się cynkowanie na zimno lub tylko cynkowanie częściowe; mogą one rdzewieć w ciągu 2–5 lat od instalacji pod ziemią, bezpośrednio zagrażając integralności strukturalnej fundamentu.
1. Fundamenty do montażu fotowoltaiki: Priorytetem są ciągłe, spiralne ostrza; na obszarach zasypanych należy upewnić się, że ostrza spoczywają na stabilnej, zagęszczonej warstwie gleby, a nie na luźnym wypełnieniu.
2. Fundamenty wiat fotowoltaicznych: Wiaty poddawane są znacznym obciążeniom wiatrem; preferuj grubowarstwowe pale śrubowe o dużej średnicy w połączeniu ze wzmocnionymi płytami łączącymi kołnierzowymi i unikaj lekkich pali o małych specyfikacjach. 3. Fundamenty ogrodzeń/poręczy: podlegają głównie obciążeniom bocznym; skupić się na kontrolowaniu głębokości osadzenia w celu zwiększenia stabilności bocznej; odpowiednie są opłacalne specyfikacje.
4. Przybrzeżne strefy słono-alkaliczne: Standardowe produkty cynkowane na zimno są nieodpowiednie; Aby opóźnić podziemną korozję i degradację, wymagane są pogrubione powłoki cynkowane ogniowo.
• Projekt naziemnej fotowoltaiki na terenie górskim: wykorzystano pale śrubowe o średnicy 114 mm w celu zastąpienia tradycyjnych niezależnych fundamentów betonowych, co znacznie ograniczyło prace ziemne; całkowity czas budowy fundamentów został skrócony o 60%, dotrzymując terminów przyłączenia do sieci.
• Projekt fabrycznej wiaty fotowoltaicznej: Stosowane niestandardowe pale śrubowe z kołnierzem o zwiększonej wysokości; nie było konieczności wylewania betonu na miejscu, ponieważ stalowe kolumny były bezpośrednio przykręcane do pali, co skracało cykl montażu na miejscu.
• Projekt ogrodzenia strefy kontroli ekologicznej: Po ukończeniu wszystkie stosy śrub zostały odkręcone i odzyskane, nie pozostawiając żadnych resztek betonu na powierzchni i spełniając standardy akceptacji renowacji terenu.
Odp.: Guojian (Tianjin) Steel obsługuje własne linie technologiczne i obsługuje zarówno pobieranie próbek w małych partiach, jak i dostarczanie projektów na dużą skalę w zakresie pali śrubowych; MOQ wynosi 30 ton.
Odp.: tak, dostępne są próbki; Standardowe specyfikacje są wysyłane w ciągu 3–5 dni, natomiast niestandardowe próbki niestandardowe trwają 7–10 dni roboczych.
Odp.: Standardowe specyfikacje rynkowe są dostarczane w ciągu 3–7 dni; niestandardowe dostosowania (dotyczące średnicy rur, przelotek, złączy) trwają 7–12 dni roboczych; W przypadku dużych zamówień można negocjować dostawę etapową.
Odp.: W przypadku zamówień masowych zapewniamy certyfikaty materiału rur stalowych i protokoły testów cynkowania w celu dokumentacji projektu i akceptacji.
Odp.: Duże, solidne warstwy skał nie nadają się do bezpośredniego montażu; w przypadku zwietrzałych warstw skał lub żwiru można zastosować pale zbrojone, pod warunkiem oceny wykonalności na podstawie dostarczonych danych geologicznych.
Odp.: Gwarancja obejmuje surowce i proces spawania/produkcji; żywotność w odniesieniu do korozji podziemnej zależy od zabezpieczenia antykorozyjnego i lokalnego poziomu pH gleby (w przybrzeżnych środowiskach solankowo-alkalicznych zaleca się wymianę na grubszą powłokę ocynkowaną).

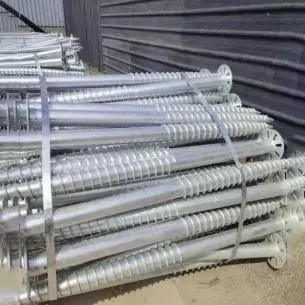

• Opakowanie: Wiązane ze stalową taśmą, aby zapobiec odkształceniom na skutek uderzeń podczas transportu; kołnierze i płyty łączące pakowane są oddzielnie.
• Wysyłka: Możliwość załadunku kontenera; dostarczone listy pakowania.
• Wsparcie techniczne: Dostarczono pisemne wytyczne dotyczące instalacji; w przypadku dużych projektów dostępne są odprawy techniczne online wyjaśniające moment wbijania pala, kontrolę pionowości i kryteria akceptacji; dostępna jest również pomoc w koordynowaniu zasobów budowlanych.
