Wzmocniony, odlewany na miejscu pal gruntowy Guojian firmy Guojian został specjalnie zaprojektowany do projektów, które przenoszą duże obciążenia i silne ciśnienie wiatru. Posiada kompleksowe dokumenty kontrolne i jest zgodny ze standardami akceptacji inżynierii lądowej. Możemy dostosować średnicę i długość pala na podstawie raportów z badań geologicznych i zapewnić kompletne rozwiązanie w zakresie dostaw, które integruje korpus pala, system instalacji fotowoltaicznej i elementy konstrukcji stalowej.
1. Guojian (Tianjin) Steel specjalizuje się w inżynierii fundamentów pod projekty fotowoltaiczne (PV) i konstrukcje stalowe. Nasze pale żelbetowe odlewane na miejscu stanowią rozwiązanie o dużej nośności, powszechnie stosowane w dużych i średnich projektach konstrukcji fotowoltaicznych i stalowych, związanych z dużymi obciążeniami i miękkimi warunkami gruntowymi, przy jednoczesnym całkowitym spełnieniu krajowych norm budowlanych i akceptacyjnych w zakresie inżynierii lądowej i wodnej.
2. Wyposażone w specjalnie zaprojektowaną konstrukcję klatki zbrojeniowej z równomiernym rozkładem zbrojenia, pale ściśle łączą się z betonem, aby zapewnić integralność konstrukcji. Konstrukcja ta skutecznie zwiększa nośność pionową, odporność na podnoszenie i przemieszczenie boczne, dzięki czemu nadają się do stosowania w regionach narażonych na silne wiatry i duże obciążenia śniegiem.
3. Długość pala, średnicę i specyfikacje zbrojenia można elastycznie dostosowywać na podstawie raportów z badań geotechnicznych, aby spełnić różne wymagania dotyczące nośności gruntu, skutecznie rozwiązując problemy z osiadaniem powszechne w słabych fundamentach, takich jak ił i glina ilasta.
4. Budowa jest prowadzona ściśle według norm dotyczących fundamentów na palach, przy rygorystycznej kontroli jakości na wszystkich etapach – w tym formowania otworów, czyszczenia otworów, montażu klatek zbrojeniowych i wylewania betonu. Po zakończeniu dostarczamy raporty z testów obciążenia statycznego i integralności przy niskich odkształceniach, aby spełnić wymagania dotyczące nadzoru i akceptacji projektu.
5. Nasz zespół techniczny współpracuje z generalnymi wykonawcami w celu optymalizacji rysunków fundamentów i weryfikacji nośności. Zapewniamy bezproblemową integrację z naszymi systemami montażu fotowoltaicznego i prostokątnymi rurami stalowymi wiaty, zmniejszając w ten sposób koszty koordynacji projektu.
6. Oferujemy zintegrowane usługi obejmujące dostawę surowców, produkcję prętów zbrojeniowych i budowę na miejscu. W przypadku dużych projektów klastrów fotowoltaicznych koordynujemy harmonogram, aby zapewnić zgodność z ogólnymi kamieniami milowymi dotyczącymi podłączenia do sieci.

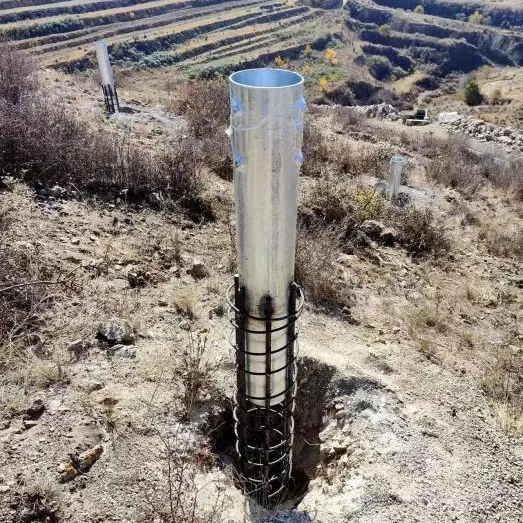

Wzmocniony pal gruntowy wylewany na miejscu to tradycyjna, wysoce niezawodna metoda głębokiego fundamentowania. Proces ten polega na wywierceniu otworu w ziemi, umieszczeniu prefabrykowanej klatki zbrojeniowej i wylaniu betonu w celu uformowania pala. Konstrukcja utrzymuje obciążenie powyżej poprzez połączenie tarcia bocznego z otaczającym gruntem i oporu końcowego łożyska. Pale te idealnie nadają się do wiat samochodowych, scentralizowanych elektrowni fotowoltaicznych i projektów konstrukcji stalowych, w których obciążenia są duże, a warunki geologiczne złe – w sytuacjach, w których nośność pali śrubowych byłaby niewystarczająca.
1. Wysoka nośność; nadaje się do projektów o dużym obciążeniu
Zdolne do wytrzymania znacznych obciążeń pionowych i silnych sił unoszących wywołanych wiatrem; Idealny do dużych wiat fotowoltaicznych i naziemnych elektrowni fotowoltaicznych o dużej mocy. Oferuje wyraźne korzyści w przypadku miękkiego gruntu i zasypek fundamentowych, skutecznie kontrolując osiadanie.
2. Nadaje się do złożonych, słabych warstw gleby
W przypadku miejsc narażonych na osiadanie z płytkimi fundamentami, na przykład z mułem, zasypką lub ilastą gliną, pale wylewane na miejscu mogą dotrzeć do stabilnych warstw nośnych, zmniejszając ryzyko przyszłego osiadania fundamentów lub przechylenia regałów.
3. Wysoka sztywność i doskonała stabilność wywracania
Uformowany jako integralna jednostka składająca się z klatki zbrojeniowej i betonu, pal zapewnia wysoką sztywność; jest odporny na przechylenie lub uniesienie pod wpływem silnego wiatru i obfitych opadów śniegu, dzięki czemu idealnie nadaje się do projektów związanych z energią odnawialną na obszarach przybrzeżnych lub o silnym wietrze.
4. Elastyczne dostosowywanie parametrów w oparciu o dane geotechniczne
Średnicę pala, długość i zbrojenie można regulować w razie potrzeby; obliczenia nośności opierają się na raportach z badań geotechnicznych, a nie na projektach ogólnych, co zapewnia równowagę pomiędzy bezpieczeństwem a opłacalnością.
5. Kompleksowa dokumentacja zapewniająca bezproblemową zgodność i akceptację
Po zakończeniu dostarczamy raporty dotyczące surowców do klatek zbrojeniowych, próbek betonu oraz testów obciążenia statycznego/integralności pali, spełniając wszystkie wymagania dotyczące dokumentacji inżynieryjnej i akceptacji przyłączenia do sieci.
6. Zintegrowane usługi wsparcia konstrukcji stalowych
Oferujemy jednoczesne dostawy systemów montażowych PV, ocynkowanych ogniowo rur kwadratowych/prostokątnych oraz złączy; płynna integracja fundamentów palowych i nadbudówki minimalizuje błędy komunikacyjne związane z wieloma dostawcami.
1. Wielkoskalowe scentralizowane elektrownie fotowoltaiczne i projekty agrowoltaiczne o dużym obciążeniu
2. Fundamenty pod wiaty fotowoltaiczne o dużej rozpiętości i wytrzymałe wiaty parkingowe w parkach przemysłowych
3. Fundamenty budynków fabrycznych o konstrukcji stalowej i korytarzy łączących na miękkim wypełnieniu lub glebie ilastej
4. Nowe projekty energetyczne na obszarach przybrzeżnych wymagające dużej odporności na obciążenie wiatrem i gromadzenie się śniegu, przy rygorystycznych standardach kontroli wypiętrzenia i osiadania
1. Kontrola przychodzących materiałów: Pobieranie próbek i ponowne badanie surowców zbrojeniowych i betonowych, aby zapobiec użyciu materiałów pierwotnych niespełniających norm przy budowie fundamentów palowych;
2. Inspekcja odwiertu: Weryfikacja głębokości, średnicy i grubości osadu w celu zapewnienia, że podstawa pala spoczywa na stabilnej warstwie nośnej;
3. Odbiór klatki zbrojeniowej: Kontrola rozstawu prętów zbrojeniowych, długości zakładek i przekładek otuliny betonowej, aby upewnić się, że zbrojenie jest zgodne z rysunkami projektowymi;
4. Kontrola wylewania betonu: Wylewanie ciągłe, aby zapobiec nieciągłości pala lub wtrąceniu się żużla, z jednoczesnym odlewaniem próbek do badań;
5. Badania po zakończeniu budowy: Wyrywkowe badania integralności konstrukcji (metoda małych odkształceń) i badania statycznego obciążenia wyporowego zgodnie z normami, a następnie wydanie formalnych raportów z badań.
Usługi obejmują produkcję klatek zbrojeniowych i fotografię na miejscu budowy; dostępne jest wsparcie w zakresie badań terenowych i odpraw technicznych.
Odp.: Pale śrubowe są preferowane w przypadku mniejszych obciążeń i korzystnych warunków gruntowych ze względu na szybszy montaż i niższe koszty. Pale betonowe wylewane na miejscu są preferowane w przypadku miękkiej gleby, gleby wypełniającej, dużych obciążeń lub wiat samochodowych i elektrowni fotowoltaicznych o dużym obciążeniu wiatrem / dużym obciążeniu, ponieważ zapewniają doskonałą kontrolę osiadania i większą nośność.
O: Tak. Zapewniamy kompletny zestaw dokumentacji – w tym certyfikaty materiału prętów zbrojeniowych, raporty z próbek betonu, raporty z testów fundamentów palowych i dzienniki budowy – odpowiednie do podłączenia do sieci fotowoltaicznej i składania projektów inżynierii lądowej.
O: Tak. Na podstawie raportu badań geotechnicznych, obciążeń od napowietrznych konstrukcji montażowych fotowoltaiki oraz lokalnych danych o ciśnieniu wiatru i śniegu możemy sporządzić specjalistyczne plany zbrojenia i fundamentów pali.
Odp.: Oblicza się go na podstawie wielkości projektu i warunków geologicznych. Projekty standardowe trwają 12–18 dni roboczych; wielkoskalowe projekty klastrowe pozwalają na jednoczesną budowę w wielu lokalizacjach.
O: Tak. Guojian może osobno wyprodukować i dostarczyć niestandardowe klatki z prętów zbrojeniowych – przycięte i zespawane zgodnie z rysunkami – wraz z certyfikatami jakości materiałów.
1. Kierownictwo budowy: Prace wykonywane przez profesjonalne ekipy palownicze pod pełnym nadzorem technicznym procesu; kluczowe etapy – takie jak kontrola osadu i ciągłe wylewanie betonu – są ściśle monitorowane.
2. Dokumentacja dostawy: Jednoczesne dostarczenie dokumentacji budowy, dokumentacji fotograficznej/wideo, certyfikatów jakości surowców i raportów z badań fundamentów palowych.
3. Serwis gwarancyjny: Wykonanie ściśle według standardów fundamentów palowych; wszelkie problemy z jakością powstałe w okresie gwarancyjnym są naprawiane bezpłatnie. Nasz zespół techniczny zapewnia pełne wsparcie w zakresie łączenia z napowietrzną konstrukcją stalową i odpowiada na zapytania techniczne na miejscu.
1. Lokalne przedsiębiorstwa z siedzibą w Tianjin oferujące zintegrowane usługi: łączenie budowy fundamentów z pali z dostawą stalowych profili konstrukcyjnych PV.
2. Lata doświadczenia we wsparciu fundacji dla projektów PV w zakresie energii odnawialnej; znajomość standardów akceptacji inżynierskiej przyłączenia do sieci fotowoltaicznej.
3. Kontrola całego łańcucha — od weryfikacji rysunków i produkcji klatek z prętów zbrojeniowych po montaż pali na miejscu — zapewniająca pełną identyfikowalność dokumentacji.
4. Zespół techniczny zapewnia bezpłatną wstępną koordynację badań geotechnicznych i obliczeń obciążeń, optymalizując plany w celu kontroli kosztów.
