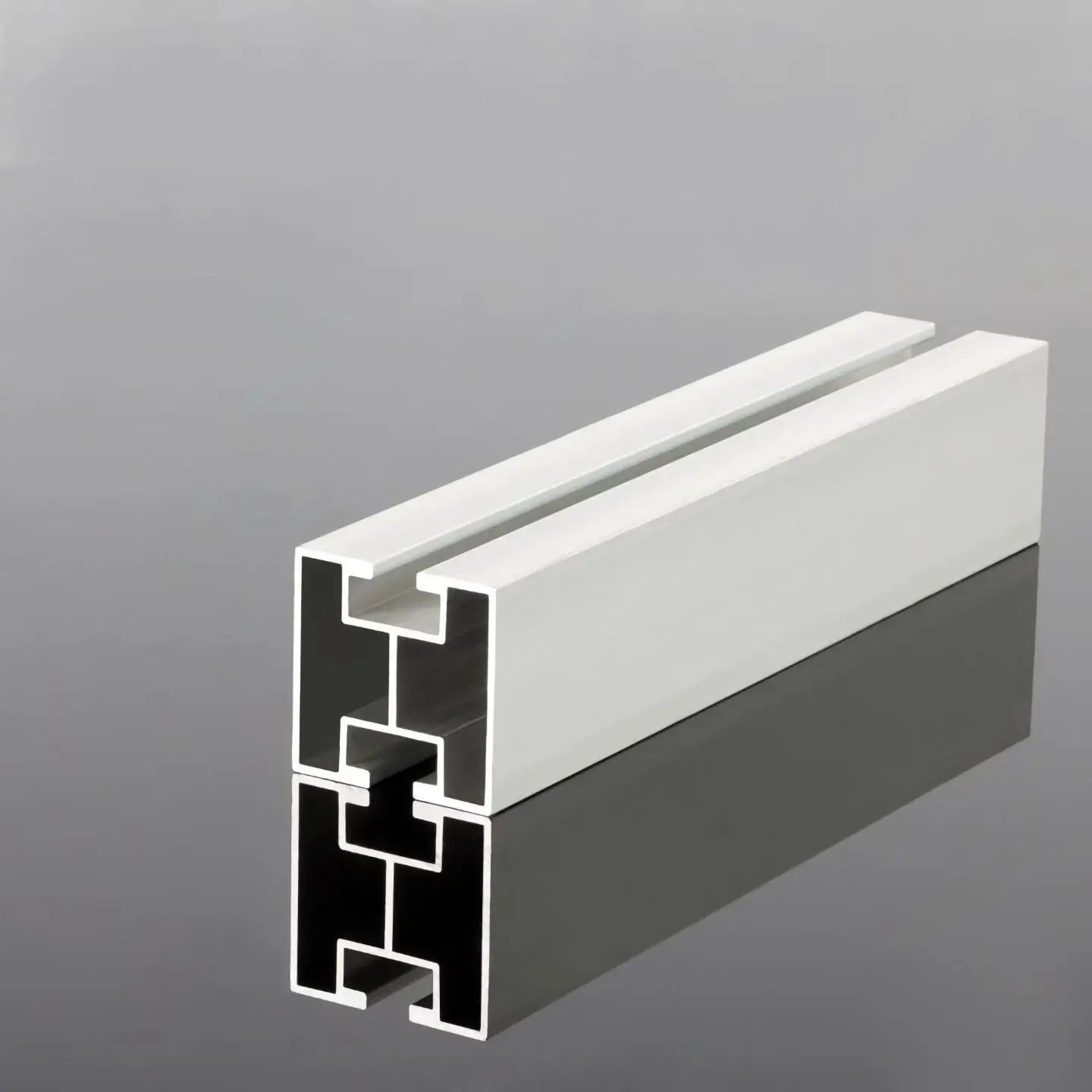

Szyny prowadzące to podstawowe elementy nośne systemów montażowych fotowoltaiki (PV), używane głównie do zabezpieczania i ustawiania modułów fotowoltaicznych; są one zwykle używane w połączeniu z elementami złącznymi, takimi jak zaciski i śruby. Nasza kompleksowa linia produktów do szyn obejmuje dwa główne rodzaje materiałów — stal (ocynkowana ogniowo i stop cynkowo-aluminiowo-magnezowy) oraz stop aluminium — i obejmuje różne profile przekrojów poprzecznych, w tym szyny typu H, szyny bez żebrowania i szyny o niestandardowych kształtach. Szyny te przenoszą obciążenie modułów fotowoltaicznych i przenoszą siły na słupki montażowe lub podstawy dachowe. Nadają się do rozproszonych instalacji fotowoltaicznych na dachach z kolorowych dachówek stalowych i płaskich dachach betonowych, a także do wiat fotowoltaicznych i niektórych naziemnych elektrowni fotowoltaicznych.
Szyny prowadzące są dostępne w wykonaniu z różnych materiałów — takich jak stop aluminium, stop Zn-Al-Mg i stal ocynkowana ogniowo — aby dopasować się do różnorodnych warunków projektu, w tym lokalizacji śródlądowych i przybrzeżnych, środowisk o dużym zasoleniu, obiektów z ograniczeniami obciążenia dachu i elektrowni o dużej rozpiętości.

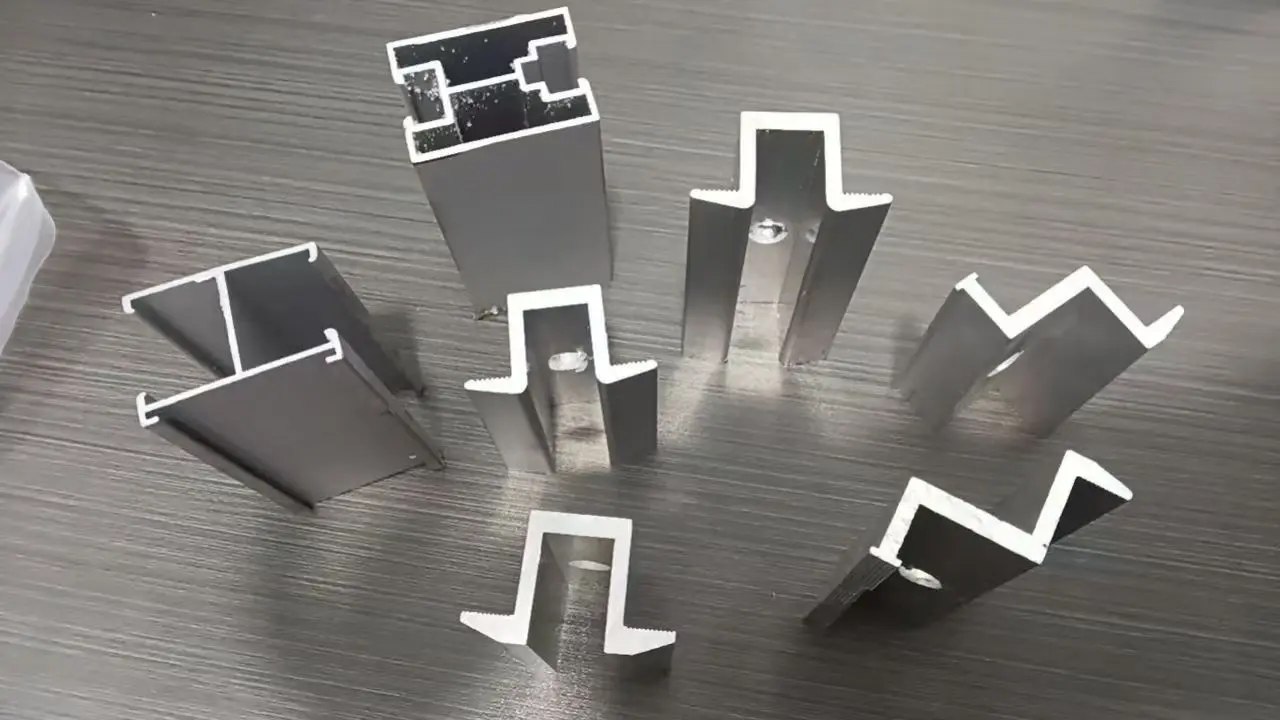

Obejmuje standardowe profile w kształcie C, H i U, lekkie profile bez żeber i niestandardowe, niestandardowe kształty, zapewniając zgodność zarówno z konwencjonalnymi projektami, jak i specjalistycznymi zastosowaniami modernizacyjnymi.
Obsługuje cięcie o stałej długości, wykrawanie CNC i obróbkę niestandardowych profili. Nie ograniczamy się do standardowych, gotowych produktów i możemy wytwarzać komponenty spełniające określone wymagania dotyczące rysunków projektowych.
Szyny prowadzące, zaciski (zaciski środkowe/końcowe), elementy złączne ze stali nierdzewnej i elementy uziemiające są produkowane we własnym zakresie. Zapewnia to wysoki stopień kompatybilności pomiędzy profilami i akcesoriami, minimalizując błędy montażu na miejscu.
Dostępne są standardowe specyfikacje umożliwiające szybką dostawę; nasza fabryka może pochwalić się roczną zdolnością produkcyjną na poziomie 200 000 ton, zdolną do obsługi dostaw masowych dla elektrowni o skali GW.
Eliminuje potrzebę oddzielnego pozyskiwania surowców z fabryk aluminium i stali. Zapewniamy pełną gamę szyn i pasujących akcesoriów, usprawniając cały proces zakupowy.
| Pozycja parametru | Specyfikacja techniczna |
| Opcjonalne materiały podstawowe | Stop aluminium 6063-T5 / taśma stalowa S350GD Zn-Al-Mg / stal cynkowana ogniowo Q355 |
| Obróbka powierzchniowa | Anodowanie / Powłoka Zn-Al-Mg / Cynkowanie ogniowe |
| Główne typy sekcji | Typ H, typ C, typ U, lekkie, niewzmocnione, niestandardowe sekcje o specjalnych kształtach |
| Grubość ścianki profilu | Stop aluminium: 1,2-2,0 mm; Stal: 1,0-1,5 mm (możliwość dostosowania) |
| Standardowa długość dostawy | 4 m, 6 m; docięcie na dowolną długość |
| Kompatybilne moduły | Pełna gama modułów monokrystalicznych, PERC, TOPCon PV |
| Akcesoria pomocnicze | Zaciski środkowe, zaciski końcowe, łączniki ze stali nierdzewnej, elementy uziemiające |
| Scenariusze zastosowań | Dachy z kolorowej blachy stalowej, dachy betonowe, elektrownie naziemne, wiaty fotowoltaiczne, odnawiane projekty fotowoltaiczne o specjalnych kształtach |
| Obowiązujące standardy | Norma chińska GB, norma europejska EN; dostępne atesty materiałowe |
Gatunki materiałów są weryfikowane dla każdej partii szyn prowadzących, aby mieć pewność, że nie zostaną użyte żadne materiały pochodzące z recyklingu lub zanieczyszczone;
Kontrole tolerancji wymiarowej i wyrywkowe kontrole grubości powłoki anodowanej zapewniają, że obróbka powierzchni spełnia standardy;
3. Raporty właściwości mechanicznych profili dostępne są na żądanie;
4. Można dostarczyć raporty z testów stron trzecich (np. TUV, SGS) w celu spełnienia wymagań dotyczących przetargów na projekty zagraniczne i zgłoszeń celnych.
Pomagamy w wyborze modelu szyn prowadzących w oparciu o specyficzne dla projektu obciążenia wiatrem i śniegiem, warunki dachowe i lokalny klimat; istnieje możliwość przesłania próbek fizycznych w celu weryfikacji materiału, przekroju i wykończenia powierzchni; zapewniamy dokumentację przetargową projektu, w tym specyfikacje produktów i raporty z testów; dla klientów zagranicznych oferujemy rekomendacje dostosowane do lokalnych standardów.
W przypadku zamówień niestandardowych generujemy rysunki obróbcze do podpisania przez klienta przed rozpoczęciem produkcji; podczas produkcji udostępniamy zdjęcia lub filmy z kontroli surowców, obróbki profili i kontroli wyrywkowej gotowego produktu, aby klienci mogli śledzić postęp; przesyłki zawierają kompletny list przewozowy i certyfikat materiałowy; oferujemy różne opcje pakowania, w tym folię stretch odporną na deszcz, aby zapobiec uszkodzeniom podczas transportu; w przypadku zamówień krajowych zapewniamy bezpośredni dowóz ciężarówką na plac budowy; w przypadku zamówień eksportowych pomagamy w przygotowaniu pełnej dokumentacji celnej oraz wspieramy różne warunki handlowe (np. FOB).
Jeśli podczas transportu wystąpią uszkodzenia (takie jak wgniecenia lub deformacje), szybko oceniamy sytuację po otrzymaniu zdjęć weryfikacyjnych i organizujemy części zamienne lub wspólnie uzgodnione rozwiązanie; zapewniamy kompleksowe instrukcje instalacji, zawierające schematy i kluczowe wskazówki dotyczące instalacji; nasz zespół techniczny oferuje zdalne wsparcie w celu rozwiązania wszelkich problemów napotkanych podczas instalacji.

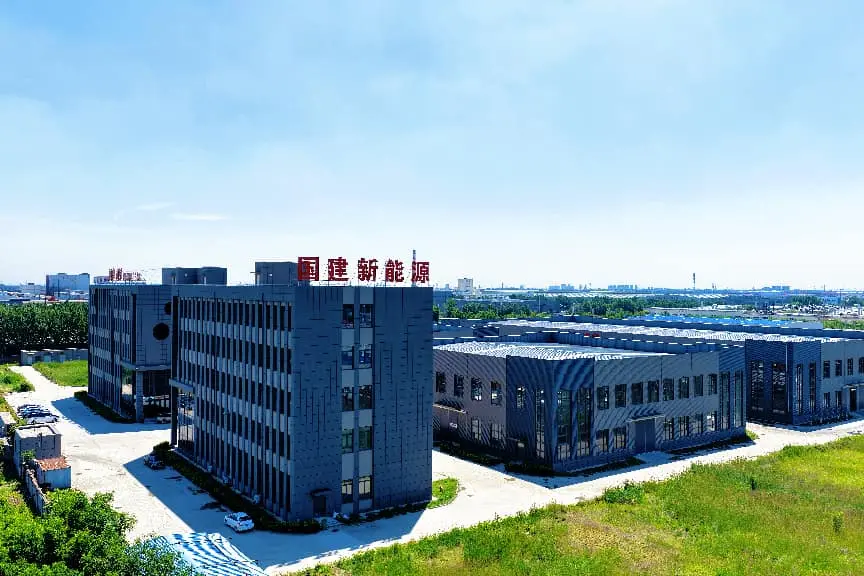

Nasza fabryka znajduje się w bazie przemysłowej Daqiuzhuang w Jinghai, Tianjin, w pobliżu portu w Tianjin; pozwala to na bezpośrednie dostawy ciężarówkami do krajowych miejsc realizacji projektów oraz wygodną odprawę celną i wysyłkę zamówień eksportowych. Utrzymujemy długoterminowe, stabilne partnerstwa z zakładami wytłaczania aluminium, zapewniając niezawodne dostawy surowców i gwarancję, że gatunki materiałów nigdy nie zostaną zastąpione. Wdrażamy kompleksową kontrolę jakości w całym procesie, przeprowadzając liczne kontrole od przyjęcia surowca po wysyłkę gotowego towaru. Jednocześnie produkujemy szyny stalowe (szyny typu H, szyny o specjalnym profilu i szyny bez żeber), umożliwiając klientom zaopatrzenie się w stalowe akcesoria montażowe i szyny ze stopu aluminium w jednym miejscu; zmniejsza to koszty komunikacji związane z zarządzaniem wieloma dostawcami, a my realizujemy zamówienia każdej wielkości.
Odp.: Akcesoria są wymienne, jeśli szczeliny w przekroju poprzecznym pasują; jednakże bezpośredni kontakt stali i aluminium powoduje korozję elektrochemiczną, dlatego podczas mieszania materiałów należy zainstalować uszczelki izolacyjne.
Odp.: Profile pokryte są folią ochronną. Cała partia owinięta jest w przeciwdeszczową folię stretch i zabezpieczona twardymi papierowymi ochraniaczami krawędzi; długie profile wzmocnione są również drewnianymi ramami, aby zminimalizować ryzyko zarysowań podczas transportu.
Odpowiedź: Nie, to się różni. Szyny ze stali cynkowo-aluminiowo-magnezowej i ocynkowanej ogniowo objęte są 25-letnią gwarancją antykorozyjną, natomiast szyny ze stopu aluminium anodowanego objęte są 20-letnią gwarancją antykorozyjną; Przed złożeniem zamówienia prosimy o potwierdzenie szczegółowych warunków gwarancji.
Odp.: Szyny prowadzące można dostosować do określonych przekrojów poprzecznych, z zastrzeżeniem minimalnych ilości zamówienia (MOQ) w przypadku tworzenia form do wytłaczania; jednakże proste modyfikacje, takie jak regulacja długości lub wykrawanie, nie wymagają nowych form i mają niższe wymagania dotyczące MOQ.
Odp.: Standardowe profile szczelinowe w połączeniu z kompatybilnymi zaciskami nie będą się ślizgać; musisz podać grubość elementu, abyśmy mogli dopasować odpowiedni zacisk. Nie zaleca się mieszania akcesoriów różnych marek.
Odp.: Przechowuj je w suchym, dobrze wentylowanym miejscu i unikaj narażenia na deszcz lub stojącą wodę. Profile należy unieść nad ziemię – nie układać ich bezpośrednio na ziemi lub błocie – nie należy przedwcześnie usuwać folii ochronnej.
