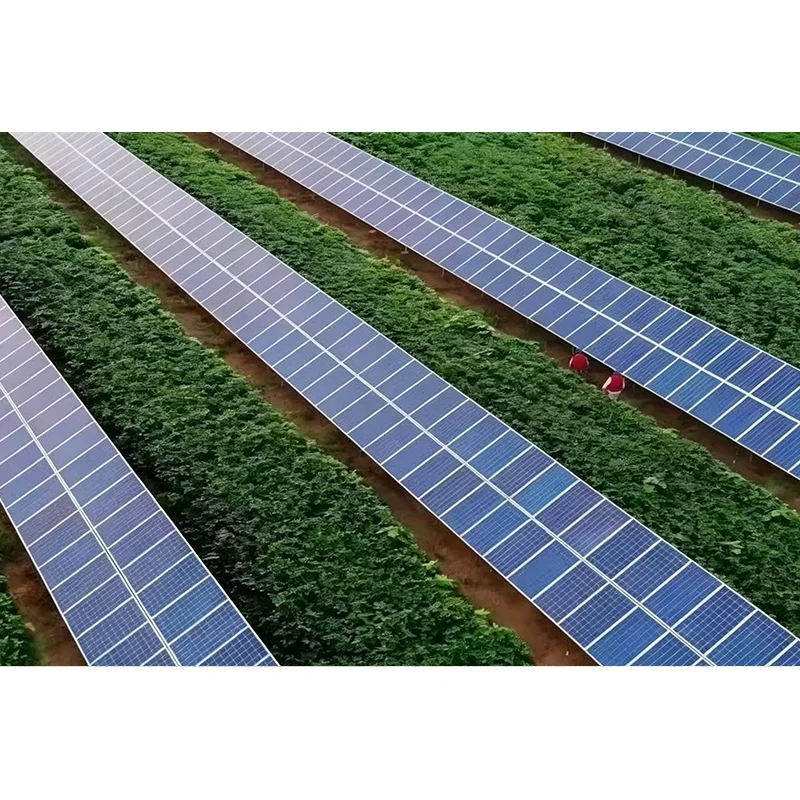

A Pochylony jednoosiowy system śledzenia energii słonecznejpozwala modułom fotowoltaicznym obracać się wokół jednej nachylonej osi, pomagając utrzymać korzystniejszy kąt w stronę słońca przez cały dzień. W porównaniu z montażem ze stałym nachyleniem, podejście to może zwiększyć promieniowanie słoneczne odbierane przez moduły, zachowując jednocześnie prostszą architekturę mechaniczną niż śledzenie dwuosiowe. W tym artykule wyjaśniono, jak działa śledzenie z osią przechyloną, jakie wyzwania projektowe rozwiązuje, jak komponenty systemu wpływają na wydajność oraz co inżynierowie i twórcy projektów powinni wziąć pod uwagę przy planowaniu niezawodnego rozwiązania śledzącego. Bada także warunki instalacji, projekt konstrukcyjny, strategie sterowania, konserwację, uzysk energii i długoterminową wartość projektu.
Moduły fotowoltaiczne wytwarzają energię elektryczną, przekształcając światło słoneczne w energię elektryczną. Jednakże ilość użytecznego promieniowania słonecznego docierającego do modułu zmienia się w sposób ciągły w miarę przemieszczania się słońca po niebie. Konstrukcja fotowoltaiczna o stałym nachyleniu utrzymuje jedną z góry określoną orientację, co oznacza, że jej kąt względem słońca jest optymalny tylko w określonych okresach.
Stwarza to praktyczne wyzwanie dla programistów, którzy chcą zwiększyć produkcję energii bez wprowadzania złożoności w pełni dwuosiowego systemu śledzenia. APochylony jednoosiowy system śledzenia energii słonecznejrozwiązuje tę lukę, umożliwiając obrót układu fotowoltaicznego wokół jednej nachylonej osi.
Śledzenie jednoosiowe jest już szeroko stosowane w zastosowaniach fotowoltaicznych, szczególnie w większych instalacjach fotowoltaicznych. Badania wykazały, że systemy jednoosiowe mogą zapewnić znaczny wzrost energii w porównaniu z systemami o stałym nachyleniu, chociaż rzeczywisty zysk zależy w dużym stopniu od szerokości geograficznej, pogody, geometrii systemu, zacienienia i warunków pracy. :contentReference[oaicite:0]{index=0}
Konfiguracja z osią nachyloną dodaje kolejną zmienną projektową: oś obrotu jest nachylona, a nie całkowicie pozioma lub pionowa. Ta geometria może być szczególnie przydatna, gdy miejsce realizacji projektu, szerokość geograficzna, teren i pożądana trajektoria słońca sprawiają, że nachylona oś jest korzystna.
Pochylony jednoosiowy system śledzenia energii słonecznej to fotowoltaiczna konstrukcja montażowa, w której moduły słoneczne obracają się wokół jednej osi, która jest zainstalowana pod kątem w stosunku do poziomej powierzchni gruntu.
W przeciwieństwie do stałej konstrukcji montażowej PV, moduły nie są trwale zablokowane w jednej orientacji. Zmotoryzowany mechanizm napędowy zmienia swoje położenie kątowe w ciągu dnia zgodnie ze strategią śledzenia. Jednak w przeciwieństwie do trackera dwuosiowego system wykorzystuje tylko jeden obrotowy stopień swobody.
Literatura techniczna ogólnie opisuje pochylony jednoosiowy tracker jako system, którego oś obrotu leży pomiędzy poziomem i pionem. Nachylenie osi można wybrać w zależności od położenia geograficznego, geometrii słońca, wymagań konstrukcyjnych i celów projektu. :contentReference[oaicite:1]{index=1}
Podstawową koncepcję można podsumować następująco:
Zasada działania jest prosta: tracker zmienia orientację panelu fotowoltaicznego tak, aby moduły otrzymywały światło słoneczne pod korzystniejszym kątem w różnych porach dnia.
Typowy system zaczyna się od osi konstrukcyjnej wspartej na fundamentach i zespołach łożyskowych. Moduły fotowoltaiczne są montowane na rurze reakcyjnej lub równoważnej belce konstrukcyjnej. Następnie silnik i mechanizm przekładni obracają układ wokół nachylonej osi.
Sterownik może wykorzystywać zaprogramowane obliczenia pozycji Słońca, informacje o czasie, współrzędne geograficzne, czujniki lub kombinację tych danych wejściowych. Następnie strategia śledzenia określa odpowiednią pozycję tablicy.
Badania nad śledzeniem w osi nachylonej wykazały, że zoptymalizowany obrót wokół osi nachylonej może poprawić pozyskiwanie energii w porównaniu z niektórymi alternatywnymi metodami śledzenia, szczególnie w określonych szerokościach geograficznych i warunkach pogodowych. :contentReference[oaicite:2]{index=2}
Śledzenia nie należy jednak postrzegać jako uniwersalnego wzrostu procentowego. Rzeczywiste korzyści energetyczne zależą od całego środowiska projektu. Dobrze zaprojektowany tracker musi uwzględniać ścieżkę słońca, teren, konfigurację modułów, rozstaw rzędów, zacienienie, warunki wiatrowe i strategię działania.
Niezawodny, odchylany jednoosiowy system śledzenia energii słonecznej to coś więcej niż obrotowa rama. Elementy mechaniczne, elektryczne, konstrukcyjne i sterujące muszą ze sobą współpracować.
| Część | Funkcja podstawowa | Kluczowa uwaga |
|---|---|---|
| Struktura wsparcia | Wspiera moduły fotowoltaiczne i rozkłada obciążenia konstrukcyjne | Wytrzymałość, sztywność, odporność na korozję |
| Oś pochylona | Definiuje geometrię obrotową | Kąt osi, wyrównanie, sztywność |
| Silnik napędowy | Zapewnia ruch obrotowy | Moment obrotowy, niezawodność, pobór mocy |
| Skrzynia biegów lub napęd obrotowy | Przenosi siłę motoryczną na konstrukcję | Nośność i trwałość mechaniczna |
| Kontroler | Oblicza i zarządza pozycjami śledzenia | Dokładność, komunikacja, logika sterowania |
| Informacja zwrotna na temat pozycji | Potwierdza rzeczywistą pozycję tablicy | Dokładność i wykrywanie błędów |
| Fundacja | Przenosi obciążenia konstrukcyjne na grunt | Warunki gruntowe, obciążenia, sposób montażu |
| System bezpieczeństwa | Chroni tracker w nietypowych warunkach | Ochrona przed wiatrem, ograniczenia, sterowanie awaryjne |
Najważniejszym powodem zainstalowania technologii śledzącej jest poprawa relacji pomiędzy powierzchnią modułu a wpadającym światłem słonecznym. Poruszając się w ciągu dnia, układ może w odpowiednich warunkach wychwycić więcej bezpośredniego promieniowania słonecznego niż konstrukcja stacjonarna.
Badania eksperymentalne dotyczące nachylonego śledzenia jednoosiowego wykazały mierzalny wzrost energii w porównaniu z systemami stacjonarnymi, pokazując jednocześnie, że wydajność znacznie różni się w zależności od warunków pogodowych. :contentReference[oaicite:3]{index=3}
Dwuosiowy tracker może podążać za słońcem w dwóch wymiarach, ale wymaga to dodatkowego ruchu mechanicznego, elementów sterujących i komponentów. Jednoosiowy tracker zapewnia jeden stopień ruchu, tworząc potencjalnie prostszą architekturę mechaniczną.
Ta równowaga pomiędzy dodatkowym wychwytywaniem energii a złożonością mechaniczną sprawia, że śledzenie jednoosiowe jest atrakcyjne dla wielu większych projektów fotowoltaicznych.
Nachyloną oś obrotu można skonfigurować zgodnie z geometrią projektu. Może to być przydatne w lokalizacjach, w których konwencjonalny poziomy układ prowadzenia nie jest najodpowiedniejszym rozwiązaniem.
W przypadku projektów obejmujących pochyły lub skomplikowany teren projektowanie konstrukcyjne staje się szczególnie ważne. Tracker należy zaprojektować w oparciu o rzeczywiste warunki panujące w miejscu lokalizacji, a nie po prostu zastosować standardową konfigurację.
Badania wykazały, że zoptymalizowane śledzenie jednoosiowe może zwiększyć roczny zbiór energii słonecznej w porównaniu ze stałymi konfiguracjami fotowoltaicznymi. Jedna z opublikowanych analiz nowatorskiej konstrukcji z nachyloną osią wykazała, że roczne padające promieniowanie odpowiada 96,40% wymodelowanego dwuosiowego układu odniesienia w warunkach badania. :contentReference[oaicite:4]{index=4}
Wynik ten należy rozumieć jako wynik badań przy określonych założeniach, a nie jako uniwersalną gwarancję wykonania. Symulacja dostosowana do konkretnego projektu pozostaje niezbędna.
Deweloperzy projektów fotowoltaicznych często stają przed kilkoma konkurencyjnymi wymaganiami: wyższą wydajnością energetyczną, rozsądnymi nakładami inwestycyjnymi, ograniczoną konserwacją, trudnym terenem, zmienną pogodą i długim okresem eksploatacji.
| Czynnik | Instalacja fotowoltaiczna o stałym nachyleniu | Pochylone śledzenie jednoosiowe |
|---|---|---|
| Ruch modułu | Nic | Jedna oś obrotu |
| Złożoność mechaniczna | Niski | Umiarkowany |
| Kolekcja energii | Określone przez stałą orientację | Może się poprawić w odpowiednich warunkach słonecznych |
| Konserwacja | Ogólnie ograniczone | Wymaga kontroli ruchomych elementów |
| System sterowania | Minimalny | Wymagany |
| Ochrona przed warunkami atmosferycznymi | Projektowanie konstrukcji pasywnej | Może obejmować automatyczne pozycjonowanie ochronne |
| Możliwość dostosowania witryny | Wysoka jak na konwencjonalny teren | Można je zaprojektować pod kątem specjalistycznego terenu i geometrii |
Właściwe rozwiązanie zależy zatem od celów technicznych i finansowych projektu. Śledzenie dodaje komponenty i wymagania instalacyjne, dlatego dodatkowy uzysk energii należy ocenić pod kątem dodanego kapitału, wymagań konserwacyjnych i operacyjnych.
Szerokość geograficzna ma duży wpływ na pozorny ruch słońca. Dlatego algorytm nachylenia osi i śledzenia powinien być zaprojektowany zgodnie z rzeczywistą lokalizacją projektu, a nie kopiowany bezpośrednio z innej instalacji.
Konstrukcje trackerów słonecznych działają na zewnątrz przez wiele lat i muszą wytrzymać wiatr, deszcz, zmiany temperatury i inne obciążenia środowiskowe. Wiatr jest szczególnie ważny, ponieważ panele fotowoltaiczne mogą działać jak duża powierzchnia aerodynamiczna.
Inżynieria budowlana powinna ocenić masę modułu, napór wiatru, nośność fundamentu, moment napędowy, ugięcie, wytrzymałość połączenia i zachowanie dynamiczne.
Fundament przenosi obciążenie trackera na grunt. Dlatego przed sfinalizowaniem projektu fundamentów należy wziąć pod uwagę nośność gleby, warunki geologiczne, wody gruntowe, sprzęt instalacyjny i lokalne praktyki budowlane.
Dokładność śledzenia wpływa na orientację panelu fotowoltaicznego. Nadmierne błędy pozycjonowania mogą zmniejszyć oczekiwane korzyści ze śledzenia, podczas gdy niepotrzebnie agresywne wymagania dotyczące dokładności mogą zwiększyć złożoność systemu.
Praktyczny system sterowania powinien równoważyć precyzję śledzenia, działanie silnika, zużycie energii, zużycie podzespołów i warunki panujące w miejscu pracy.
Sąsiednie rzędy mogą rzucać na siebie cienie, gdy słońce jest nisko. Strategia śledzenia może obejmować logikę cofania, aby zmniejszyć cieniowanie między wierszami w określonych okresach.
Jest to szczególnie ważne w dużych instalacjach fotowoltaicznych, gdzie setki lub tysiące modułów mogą pracować równolegle.
Ochronę przed wiatrem należy uwzględnić od początku projektowania mechanicznego i sterowania. Urządzenie śledzące może przemieścić się do wcześniej określonej pozycji przechowywania, gdy warunki wiatrowe przekraczają określony próg.
Rzeczywistą strategię przechowywania należy określić na podstawie obliczeń konstrukcyjnych, lokalnych danych dotyczących wiatru, geometrii trackera i specyfikacji technicznych producenta.
Pochylony jednoosiowy system śledzenia energii słonecznej można rozważyć w przypadku szeregu projektów fotowoltaicznych, w których dodatkowe gromadzenie energii i możliwość dostosowania miejsca uzasadniają zastosowanie dodatkowego systemu mechanicznego.
Przydatność każdego zastosowania należy zweryfikować poprzez inżynierię dostosowaną do konkretnego miejsca, analizę zasobów energii słonecznej, ocenę konstrukcji i modelowanie finansowe.
Ponieważ system śledzenia zawiera ruchome elementy, planowanie konserwacji należy rozpocząć przed instalacją. Regularna inspekcja może zidentyfikować problemy, zanim staną się poważnymi awariami.
Niezawodność działania nie zależy od jednego komponentu. Inżynieria konstrukcyjna, dobór materiałów, technologia napędu, jakość sterownika, dokładność instalacji i procedury konserwacji wpływają na ostateczną wydajność systemu.
Przed przyjęciem pochylonego rozwiązania śledzącego w jednej osi zespoły projektowe powinny zbadać następujące kwestie:
Pytania te pomagają przekształcić wybór modułu śledzącego z porównania produktów w pełną decyzję inżynieryjną projektu.
W przypadku projektów śledzenia energii słonecznej materiały konstrukcyjne stanowią istotny element długoterminowej wydajności systemu. Konstrukcja nośna musi łączyć wystarczającą wytrzymałość mechaniczną ze stabilnością wymiarową, odpornością na korozję, spójnością produkcyjną i kompatybilnością ze środowiskiem instalacji.
Guojian Steel (Tianjin) Co., Ltd.można uważać za partnera w zakresie dostaw związanych ze stalą, gdy producenci trackerów słonecznych i integratorzy projektów oceniają wymagania dotyczące materiałów konstrukcyjnych. W przypadku zastosowań trackerów wybór materiału powinien być skoordynowany z ostatecznym projektem konstrukcyjnym, warunkami obciążenia, wymaganiami dotyczącymi obróbki powierzchni, metodą połączenia i oczekiwanym środowiskiem pracy.
W przypadku międzynarodowych projektów fotowoltaicznych szczególnie ważna jest spójność specyfikacji materiałów i jakości produkcji, ponieważ struktury trackerów mogą zawierać wiele wzajemnie połączonych komponentów. Właściwa dokumentacja materiałowa i kontrola jakości mogą pomóc w bardziej przewidywalnej produkcji i montażu.
Pochylony jednoosiowy moduł śledzący energię słoneczną to fotowoltaiczny system montażowy, który obraca moduły fotowoltaiczne wokół jednej osi nachylonej względem poziomego podłoża. Układ podąża za słońcem, korzystając z jednego rotacyjnego stopnia swobody.
Stały system mocowania utrzymuje moduły w jednej orientacji, natomiast pochylony tracker zmienia kąt modułu podczas pracy. Ruch ten może zwiększyć gromadzenie energii słonecznej w odpowiednim miejscu i w odpowiednich warunkach pogodowych.
Można go zaprojektować dla niektórych nachylonych lub skomplikowanych terenów, ale przydatność zależy od geometrii terenu, warunków fundamentowania, projektu trackera, układu rzędów i obciążenia konstrukcyjnego. Konieczna jest ocena inżynieryjna dla konkretnego miejsca.
Śledzenie może zwiększyć gromadzenie energii w porównaniu z systemem stacjonarnym, ale rzeczywista poprawa zależy od lokalizacji, promieniowania słonecznego, pogody, geometrii trackera, zacienienia, strategii sterowania i dostępności systemu. Opublikowane badania eksperymentalne i symulacyjne wykazują korzyści w określonych warunkach, a nie jeden uniwersalny procent. :contentReference[oaicite:5]{index=5}
Nachylona oś zmienia geometrię ruchu układu i może zapewnić bardziej odpowiednią trajektorię śledzenia dla określonych lokalizacji i konfiguracji projektu. Nachylenie osi należy określić na podstawie geometrii słońca i analizy inżynieryjnej.
Główne elementy zwykle obejmują wspornik konstrukcyjny, nachyloną oś obrotu, łożyska, silnik napędowy, skrzynię biegów lub mechanizm obrotowy, sterownik, system sprzężenia zwrotnego położenia, fundament, okablowanie i mechanizmy zabezpieczające.
Tak. Ponieważ system zawiera ruchome elementy mechaniczne, zaleca się regularną kontrolę napędów, łożysk, elementów złącznych, połączeń konstrukcyjnych, wyposażenia elektrycznego, układów sterowania i funkcji ochronnych.
Nie. Przydatność projektu zależy od zasobów energii słonecznej, szerokości geograficznej, terenu, warunków wietrznych, konfiguracji terenu, wymagań konstrukcyjnych, kosztów instalacji, możliwości konserwacji i oczekiwanej wydajności energetycznej. Przed wyborem systemu należy przeprowadzić ocenę dotyczącą konkretnego projektu.
A Pochylony jednoosiowy system śledzenia energii słonecznejzapewnia praktyczne podejście do zwiększania dynamicznego nasłonecznienia modułów fotowoltaicznych przy zachowaniu jednego mechanizmu obrotowego. Jego nachylona oś wprowadza dodatkową elastyczność w geometrii systemu i może być korzystna dla wybranych lokalizacji i warunków terenowych.
Wartość tej technologii nie polega jednak wyłącznie na śledzeniu ruchu. Udane projekty wymagają skoordynowanych decyzji dotyczących geometrii paneli słonecznych, wytrzymałości konstrukcyjnej, inżynierii fundamentów, technologii napędów, algorytmów sterowania, zarządzania zacienieniem, ochrony przed wiatrem, jakości materiałów, dokładności instalacji i długoterminowej konserwacji.
Dla programistów i zespołów inżynieryjnych najskuteczniejszym podejściem jest ocena całego systemu w porównaniu z rzeczywistą lokalizacją, zamiast polegać na ogólnych danych dotyczących przyrostu energii. Dzięki odpowiedniej inżynierii i wysokiej jakości materiałom konstrukcyjnym śledzenie jednoosiowe może stać się ważną częścią niezawodnej i produktywnej instalacji fotowoltaicznej.
Wybór odpowiednich materiałów konstrukcyjnych jest ważnym krokiem w kierunku budowy trwałego fotowoltaicznego systemu śledzącego. Jeśli opracowujesz projekt trackera słonecznego i potrzebujesz niezawodnych materiałów stalowych lub chcesz omówić wymagania konstrukcyjne specyficzne dla projektu,skontaktuj się z namiNaGuojian Steel (Tianjin) Co., Ltd.aby omówić Twoje zastosowanie, specyfikacje materiałowe i wymagania dotyczące dostaw.
