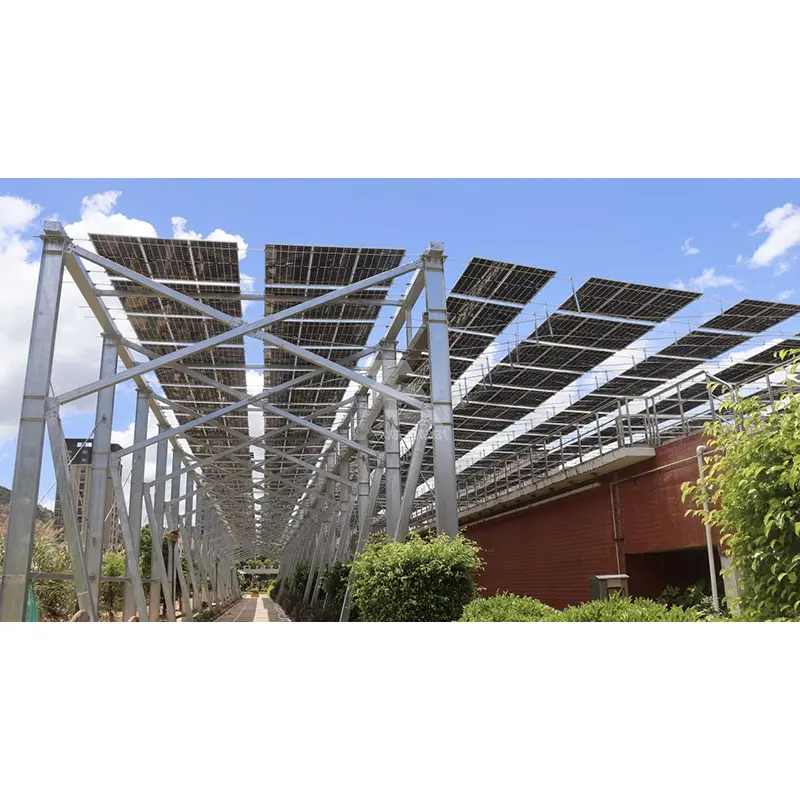

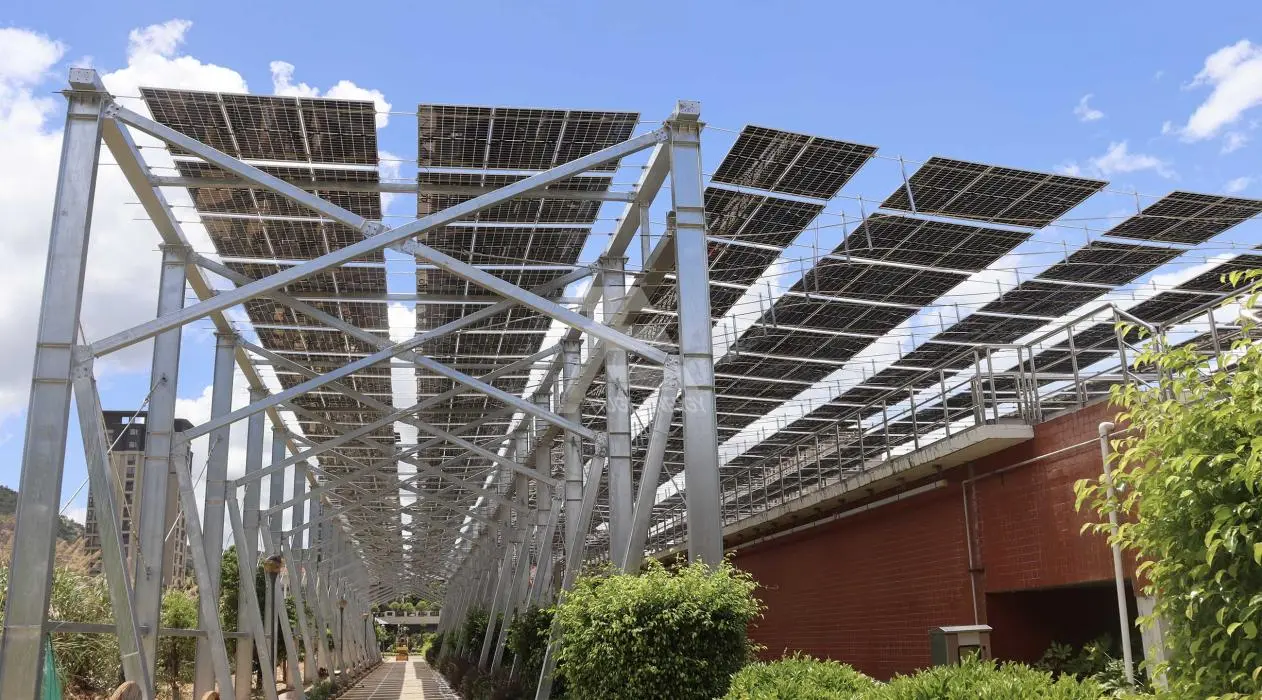

Uziemiony system montażu solarnego z dwoma słupkami

Guojian oferuje naziemny system montażu solarnego z dwoma słupkami, który jest dostarczany w dużych ilościach bezpośrednio z fabryki. Jest dostarczany z opakowaniem eksportowym, pełną dokumentacją techniczną i materiałami certyfikacyjnymi, zapewniając ekonomiczne i wydajne rozwiązanie w zakresie instalacji o stałym nachyleniu, zarówno dla krajowych, jak i międzynarodowych naziemnych projektów fotowoltaicznych.

Kluczowe dane techniczne

1. Główny materiał: stal węglowa o wysokiej wytrzymałości Q235B/Q355; Opcje obróbki powierzchni obejmują cynkowanie ogniowe lub powlekanie stopem cynku, aluminium i magnezu w celu zapewnienia odporności na korozję.

2. Normy odporności na korozję: Grubość powłoki cynkowanej ogniowo ≥65 μm; Powłoka cynkowo-aluminiowo-magnezowa ma samonaprawiające się właściwości antykorozyjne, odpowiednia do środowisk o wysokiej wilgotności i przybrzeżnej mgły solnej.

3. Kompatybilne moduły: Kompatybilne z głównymi modułami fotowoltaicznymi serii 182/210; obsługuje zarówno konfiguracje tablic w orientacji poziomej, jak i pionowej.

4. Kąt nachylenia instalacji: Możliwość dostosowania w zakresie od 5° do 60°; optymalny kąt określony na podstawie lokalnej szerokości geograficznej i przewidywanej generacji mocy.

5. Normy dotyczące projektowania obciążeń: Standardowe podstawowe ciśnienie wiatru 0,3–0,75 kN/m²; nośność śniegu do 1,8 kN/m²; specjalistyczne rozwiązania wzmacniające dostępne dla regionów o silnym wietrze i dużych ilościach śniegu.

6. Prześwit: Możliwość dostosowania w zakresie od 0,6 m do 2,8 m w celu umożliwienia przejścia i operacji mechanicznych pod panelami.

7. Rodzaje fundamentów: Pale śrubowe, niezależne stopy betonowe lub pale wylewane na miejscu; nadaje się do różnych warunków glebowych, w tym gleby piaszczystej, gliny i skał.

8. Elementy złączne: ocynkowane ogniowo śruby o wysokiej wytrzymałości ze standardowymi podkładkami zapobiegającymi poluzowaniu; zaprojektowane tak, aby zachować bezpieczeństwo podczas długotrwałego użytkowania na zewnątrz.

9. Projektowany okres użytkowania: 25 lat odpowiadający cyklowi życia modułów fotowoltaicznych.

Aplikacje produktów

✅ Wielkoskalowe, scentralizowane naziemne elektrownie fotowoltaiczne z parytetem sieci

✅ Projekty fotowoltaiczne rozproszone na poziomie wsi i rewitalizujące obszary wiejskie

✅ Bazy fotowoltaiczne na pustyniach Gobi, nieużytkach lub łagodnie pofałdowanych wzgórzach

✅ Projekty Agri-PV (agrivoltaic) (prześwit pod panelami maszyn rolniczych)

✅ Wielkoskalowe zagraniczne naziemne farmy fotowoltaiczne i projekty EPC

✅ Teren płaski o stabilnych warunkach gruntowo-wodnych odpowiednich do budowy fundamentów palowych

Uwagi dotyczące instalacji

1. Przed rozpoczęciem budowy przeprowadzić badania geologiczne terenu i wybrać rodzaj fundamentu na podstawie raportu geologicznego; kontynuowanie budowy bez przeglądu jest surowo zabronione. 2. Upewnij się, że wszystkie stojaki pozostają pionowe, a osie układu są wyrównane; kąt pochylenia montażu musi być ściśle zgodny z rysunkami projektowymi – modyfikacje kąta na miejscu są zabronione.

3. Do montażu używaj wyłącznie standardowych komponentów oryginalnego producenta; nieautoryzowane spawanie, cięcie, wiercenie lub gięcie profili głównych na miejscu, które mogłoby naruszyć powłokę antykorozyjną lub integralność konstrukcji, jest surowo zabronione.

4. Po zakończeniu montażu systemu montażowego należy wykonać jednolite połączenie uziemiające, aby zapewnić zgodność z normami ochrony odgromowej elektrowni fotowoltaicznych.

Wytyczne dotyczące obsługi i konserwacji po instalacji

1. Co roku przeprowadzaj kompleksowe inspekcje po powodziach, obfitych opadach śniegu lub tajfunach, koncentrując się na dokręceniu śrub, osiadaniu pionowym i uszkodzeniu powłok antykorozyjnych.

2. Niezwłocznie napraw wszelkie miejscowe uszkodzenia powłoki przy użyciu specjalistycznych materiałów antykorozyjnych, aby zapobiec rozprzestrzenianiu się rdzy.

3. Nie wieszaj sprzętu ani nie ustawiaj ciężkich przedmiotów na belkach montażowych lub stojakach; obciążenia nie mogą przekraczać oryginalnych specyfikacji projektowych.

4. Podczas wymiany uszkodzonych części należy używać wyłącznie części oryginalnego producenta o tych samych specyfikacjach; zabronione jest stosowanie profili niestandardowych.

Zintegrowane rozwiązania dostosowane do indywidualnych potrzeb

1. Wstępne usługi techniczne

Po otrzymaniu map topograficznych lokalizacji i danych meteorologicznych profesjonalni inżynierowie konstrukcyjni wykonują modelowanie i weryfikację, generują plany rozmieszczenia i optymalizacji kąta pochylenia oraz przeprowadzają porównania opłacalności.

2. Indywidualny projekt konstrukcyjny

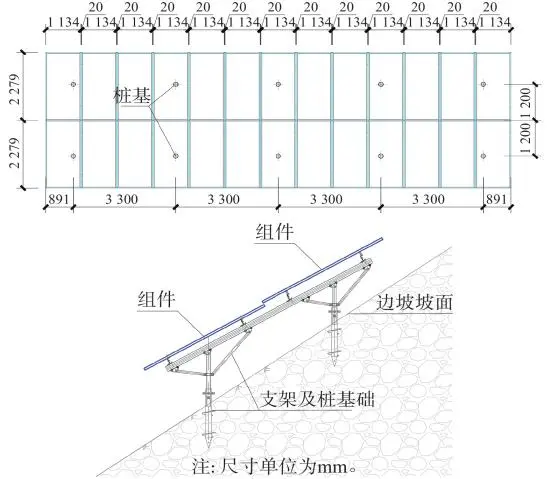

Dostosuj wysokość, rozpiętość i typ fundamentu słupa w oparciu o obciążenie wiatrem i śniegiem, warunki geologiczne i planowanie przestrzenne.

3. Produkcja i zaopatrzenie

Własna produkcja i prefabrykacja modułowa; produkcja i dostawy zaplanowane partiami według zapotrzebowania; znormalizowane opakowanie kontenerowe odpowiednie do eksportu oceanicznego w celu zminimalizowania szkód w transporcie.

4. Wsparcie realizacji projektu

Dołączyć do przesyłki certyfikaty zgodności naziemnego systemu montażu solarnego z dwoma słupkami, raporty materiałowe, rysunki i raporty obliczeń obciążenia; zorganizować personel techniczny, który będzie odpowiadał na zapytania dotyczące instalacji na miejscu. Autorytatywne kwalifikacje i certyfikaty

✅ Certyfikat Systemu Zarządzania Jakością ISO 9001; ujednolicona kontrola w całym procesie produkcyjnym z pełną identyfikowalnością

✅ Raporty z testów wydajności mechanicznej innych firm CMA

✅Akredytowane przez CNAS raporty laboratoryjne dotyczące właściwości materiału i odporności na korozję/warunki atmosferyczne

✅ Możliwość dostarczenia dokumentacji technicznej EN 1090 zgodnej z normami UE dla projektów europejskich

✅ Kompleksowe specyfikacje materiałowe i raporty z testów korozji w mgle solnej w celu spełnienia wymagań audytowych dla projektów zagranicznych w Azji Południowo-Wschodniej, na Bliskim Wschodzie i Ameryce Łacińskiej
