Regulowany wspornik do montażu solarnego w kształcie łuku

Ten dostawca regulowanego wspornika do montażu słonecznego w kształcie łuku wykorzystuje zintegrowany, płynny proces formowania, precyzyjne wykrawanie CNC i w pełni zmechanizowane walcowanie. Spawanie na miejscu jest wyeliminowane na rzecz modułowego montażu śrubowego, utrzymując odchyłki płaskości instalacji w granicach 2 mm. Skutecznie zapobiega to problemom konstrukcyjnym, takim jak mikropęknięcia modułów i deformacje konstrukcyjne, jednocześnie znacznie skracając harmonogramy budowy i redukując koszty. W porównaniu do tradycyjnych uchwytów, te wysokiej jakości regulowane uchwyty fotowoltaiczne w kształcie łuku są lekkie, wysoce odporne na korozję, wszechstronne, łatwe w transporcie i wydajne w montażu. Cała linia produktów posiada certyfikat ISO9001 i przechodzi 100% kontrolę fabryczną w celu zapewnienia stabilnej, kontrolowanej jakości.

Kluczowe zalety i przewagi konkurencyjne

1. Innowacyjna konstrukcja regulacji z dużymi możliwościami dostosowania nachylenia: Posiada mechanizm regulacji na zawiasach w kształcie łuku, umożliwiający ciągłą, swobodną regulację pochylenia w zakresie od 5° do 60°, elastycznie dostosowując się do warunków słonecznych na różnych szerokościach geograficznych.

2. Znaczący wzrost wytwarzania energii: standardowe modele z ręczną regulacją zwiększają moc wyjściową o 8–12%; opcjonalne inteligentne modele śledzenia mogą zwiększyć generację nawet o 30%.

3. Wytrzymały, odporny na korozję materiał podstawowy, odpowiedni do trudnych warunków

Główna konstrukcja stalowa: wykorzystuje stal Q235 i Q550 o wysokiej wytrzymałości;

Powłoka antykorozyjna: Powłoka cynkowo-aluminiowo-magnezowa o gramaturze 120g/m²;

Odporność na korozję: pomyślnie przeszedł 5000-godzinny test mgły solnej;

Odporność na wiatr i obciążenie: Wytrzymuje 13 wiatrów w skali Beauforta; nośność 200kg/m²;

Obowiązujące scenariusze: Nadaje się do różnych trudnych warunków zewnętrznych, w tym obszarów przybrzeżnych o dużym zasoleniu, wilgotnych regionów górskich i równin pływowych.

4. Zaawansowana produkcja i wysoka precyzja montażu: Wykorzystuje płynny, zintegrowany proces wykrawania i formowania CNC z modułową konstrukcją montażu skręcanego, eliminując potrzebę spawania na miejscu. Odchylenie płaskości instalacji jest kontrolowane w zakresie 2 mm, skutecznie zapobiegając takim problemom, jak mikropęknięcia w modułach fotowoltaicznych i deformacje strukturalne.

5. Elastyczne zaopatrzenie, transport i dostosowywanie: charakteryzuje się lekką ogólną konstrukcją, która ułatwia transport na duże odległości i układanie na miejscu. Obsługuje zarówno standardowe zamówienia zbiorcze, jak i niestandardowe dostosowywanie w oparciu o konkretne wymagania projektu.

6. Rozszerzona gwarancja i trwała konstrukcja: objęta 20-letnią gwarancją; główna konstrukcja zapewnia długoterminową stabilność i dłuższą żywotność.

Model produktu i podstawowe parametry techniczne

1. Materiał podstawowy i zabezpieczenie antykorozyjne: Korpus główny wykonany jest z wysokowytrzymałej stali konstrukcyjnej Q235/Q550, pokrytej powłoką antykorozyjną cynkowo-aluminiowo-magnezową o gramaturze 120 g/m². Przeszedł 5000-godzinny test neutralnej mgły solnej, zapewniający odporność na rdzę i starzenie podczas długotrwałego użytkowania na zewnątrz.

2. Proces precyzyjnego formowania: Wykorzystuje płynny, zintegrowany proces precyzyjnego walcowania i wykrawania CNC, zapewniający dokładne pozycjonowanie wymiarowe i solidną stabilność strukturalną.

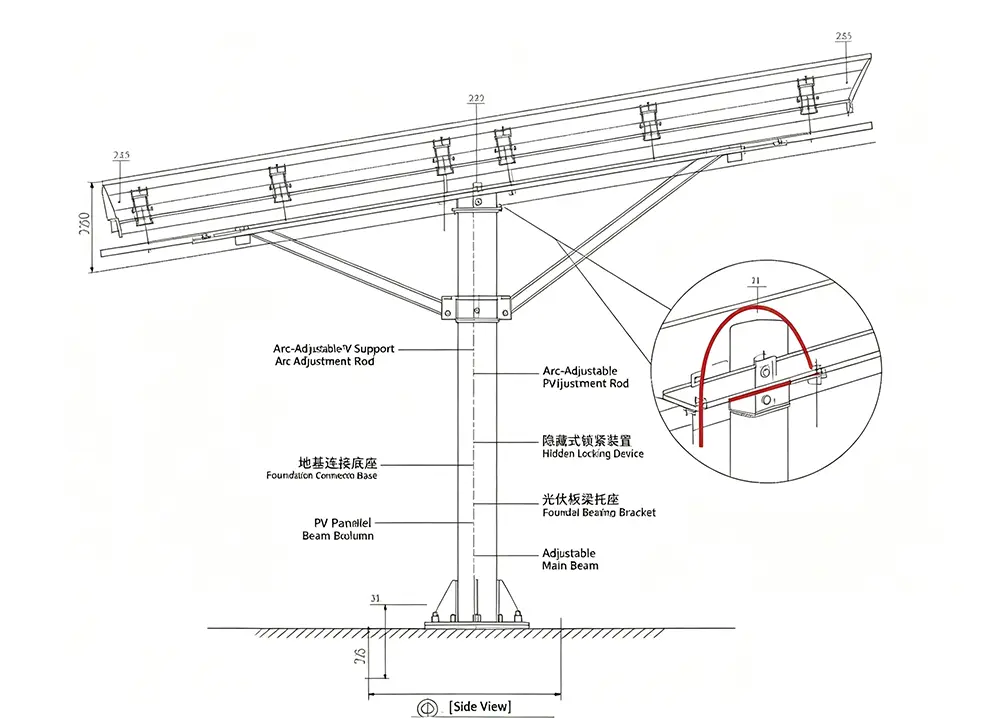

3. Mechanizm regulacji kąta: Wyposażony w zawiasowy mechanizm regulacji w kształcie łuku oferujący zakres regulacji 5°–60°; mechanizm działa płynnie i jest odporny na zakleszczenia i odkształcenia podczas długotrwałego użytkowania.

4. Nośność i odporność na wiatr: Odporność na wiatr do 13 w skali Beauforta, przy maksymalnej nośności 200 kg/m², zapewniająca niezawodne działanie w trudnych warunkach zewnętrznych.

5. Zalety instalacji i konstrukcji: Charakteryzuje się modułową konstrukcją z całkowicie skręcanym montażem – co eliminuje potrzebę spawania na miejscu – i pozwala zachować płaskość instalacji z tolerancją 2 mm.

6. Kompatybilność modułów: Obsługuje różne konfiguracje, w tym układy jednomodułowe i wielorzędowe; kompatybilny z głównymi monokrystalicznymi i dwustronnymi modułami fotowoltaicznymi dostępnymi na rynku.

7. Możliwości dostosowywania: Specyfikacje szerokości i rozpiętości regałów można optymalizować i dostosowywać tak, aby spełniały określone wymagania, dostosowując się do zróżnicowanych warunków panujących w miejscu montażu.

Szeroki zakres zastosowań i rzeczywistych przypadków projektowych

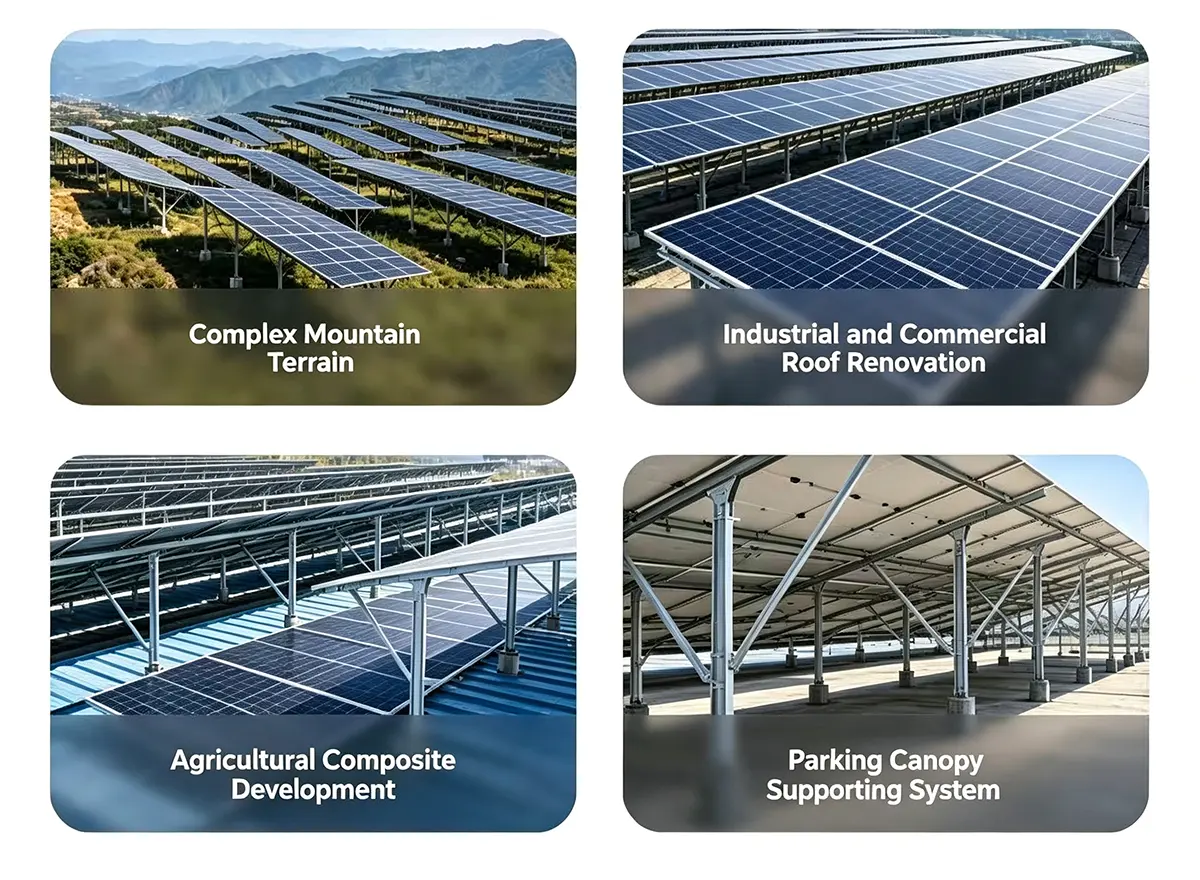

1. Obejmuje różnorodne scenariusze projektów fotowoltaicznych: Nadaje się do szerokiej gamy projektów, w tym dachów z kolorowej blachy stalowej C&I (komercyjnej i przemysłowej), rozproszonych fotowoltaiki na dachach pokrytych dachówką, naziemnych elektrowni fotowoltaicznych na terenach górzystych, systemów fotowoltaicznych dla rybołówstwa i systemów agrowoltaicznych, wiat samochodowych fotowoltaicznych i energooszczędnych modernizacji fotowoltaicznych dla starszych społeczności mieszkaniowych.

2. Możliwość dostosowania do złożonych środowisk zewnętrznych: Nadaje się do instalacji w różnych topografiach i środowiskach, w tym na otwartych równinach, pofałdowanym terenie górzystym, równinach pływowych i obszarach przybrzeżnych narażonych na wysoką wilgotność i tajfuny.

3. Rozległe doświadczenie projektowe (krajowe i międzynarodowe): Pomyślnie wdrożono ponad sto projektów referencyjnych – w tym przybrzeżne elektrownie wiatrowe, wiejskie systemy agrivoltaiczne, fotowoltaika na dachach parków przemysłowych i wielkoskalowe wiaty fotowoltaiczne – a produkty były również eksportowane do wielu krajów w Azji Południowo-Wschodniej i Południowej.

4. Kompleksowe wsparcie wizualne w świecie rzeczywistym: w przypadku wszystkich wspólnych projektów zapewniamy rzeczywiste zdjęcia i filmy przedstawiające produkcję fabryczną, załadunek i wysyłkę oraz ukończone budowy.

5. Kompleksowa usługa rozwiązań niestandardowych: zapewniamy plany rozmieszczenia modułów w oparciu o topografię miejsca i warunki oświetleniowe, oferując kompleksowe zintegrowane rozwiązania obejmujące konstrukcję montażową.

Precyzyjne wykonanie · Solidna gwarancja jakości

1. Znormalizowany system kontroli jakości i autorytatywne referencje testowe: Produkcja jest zgodna ze standardami zarządzania jakością ISO9001; posiadamy kompleksowe raporty z badań zewnętrznych, obejmujące właściwości antykorozyjne i nośność mechaniczną.

2. Kompleksowa kontrola jakości w zamkniętej pętli: Stworzyliśmy kompletny łańcuch kontroli jakości obejmujący pobór surowców, tłoczenie i formowanie, kontrolę powłok i pobieranie próbek gotowego produktu.

3. Stopniowe i wielopoziomowe standardy inspekcji

Pobór surowca: Analiza spektroskopowa materiału stalowego;

Etap półproduktu: Weryfikacja precyzji wykrawania i wymiarów formowania;

Etap produktu gotowego: znormalizowane testy symulacyjne mgły solnej i testy ciśnienia nośnego.

4. Surowe wymagania dotyczące kontroli na wyjściu z fabryki: Wdrażamy politykę 100% kontroli wszystkich produktów przed opuszczeniem fabryki, zapobiegając przedostawaniu się wadliwych produktów na rynek u źródła.

Zautomatyzowane zarządzanie produkcją i identyfikowalnością partii: Wyposażone w autorskie, zautomatyzowane linie produkcyjne wykorzystujące precyzyjne walcowanie mechaniczne; próbki z każdej partii są archiwizowane, aby zapewnić pełną identyfikowalność partii.

Profesjonalne niezależne laboratorium badawcze: Niezależne laboratorium na miejscu przeprowadza rutynowe testy symulacyjne odporności na warunki atmosferyczne i starzenie się, aby stale weryfikować trwałość produktu na zewnątrz.

Kompletna i możliwa do sprawdzenia dokumentacja testów: Elektroniczne i papierowe kopie wszystkich certyfikatów kwalifikacyjnych i raportów z testów są dostępne na żądanie.

Bezpośredni producent o sprawdzonych możliwościach – podstawowa przewaga konkurencyjna

Większość standardowych regulowanych wsporników montażowych dostępnych na rynku wykorzystuje proste konstrukcje zawiasów, co czyni je bardzo podatnymi na zakleszczenie, rdzewienie i awarię ograniczników regulacji podczas długotrwałego użytkowania na zewnątrz. Natomiast nasz wspornik łukowy ma ulepszoną, pogrubioną konstrukcję zawiasu w kształcie łuku, która zapewnia równomierny rozkład obciążenia, zapobiegając deformacji lub zatarciu podczas lat pracy na zewnątrz. Podczas gdy większość konkurencyjnych produktów oferuje jedynie regulację o stałym skoku, nasz produkt umożliwia bezstopniową, ciągłą regulację w zakresie od 5° do 60°, maksymalizując ekspozycję na światło słoneczne i zwiększając wydajność wytwarzania energii.

Kompleksowe rozwiązania i kompleksowa gwarancja serwisu technicznego

1. Dedykowane indywidualne wsparcie techniczne przed sprzedażą: profesjonalni inżynierowie przedsprzedaży zapewniają dedykowaną kontrolę projektu, tworząc bezpłatne wstępne plany układu konstrukcji montażowej i wyboru kąta pochylenia w oparciu o rzeczywiste warunki w miejscu montażu.

2. Dostawa kompletnej dokumentacji technicznej: Rysunki konstrukcyjne CAD i dane techniczne dotyczące obliczeń obciążeń mechanicznych dostarczane są po złożeniu zamówienia; Do przesyłki dołączone są instrukcje instalacji w wersji papierowej i cyfrowej.

3. Wskazówki dotyczące instalacji w wielu formatach: Po wysyłce dostępne są zdalne wskazówki dotyczące instalacji online, poparte ilustrowanymi instrukcjami i standardowymi filmami instruktażowymi; w przypadku dużych lub złożonych projektów personel techniczny może zapewnić pomoc online w czasie rzeczywistym w celu rozwiązania problemów związanych z instalacją.

4. Wieloletnia gwarancja kompleksowa: 20-letnia gwarancja obejmuje całe urządzenie. Zapewniamy kompletne rozwiązania – obejmujące naprawy i wymianę części – w przypadku wszelkich problemów z jakością konstrukcji spowodowanych czynnikami innymi niż ludzkie w okresie gwarancyjnym.

5. Skuteczny mechanizm reakcji posprzedażnej: Nasz zespół posprzedażny jest na służbie 16 godzin dziennie, 7 dni w tygodniu. W przypadku rutynowych zapytań przekazujemy informację zwrotną w ciągu 2 godzin, a kompleksowe rozwiązania skomplikowanych problemów technicznych dostarczamy w ciągu 24 godzin.

6. Dożywotnia bezpłatna pomoc techniczna dla klientów: Naszym partnerom zapewniamy ciągłe usługi techniczne, w tym bezpłatne, kompleksowe konsultacje dotyczące nowych planów projektów.

Często zadawane pytania

Jakie są kluczowe kwestie do rozważenia podczas instalacji, obsługi i konserwacji systemów montażowych PV?

Należy wziąć pod uwagę trzy podstawowe punkty: Po pierwsze, konstrukcja fundamentów — musi uwzględniać obliczenia terenu i obciążenia; w obszarach górskich należy zapewnić stabilność fundamentów palowych, a w obszarach przybrzeżnych zastosować solidne kotwienie odporne na fale. Po drugie, kąty pochylenia i mechanizmy blokujące – mocowania regulowane lub śledzące wymagają mechanicznego blokowania po regulacji, a regulacje są surowo zabronione podczas silnego wiatru (prędkość przekraczająca 20–25 m/s) lub dużych opadów śniegu. Po trzecie, rutynowa konserwacja — regularnie sprawdzaj pod kątem rdzy, naciągu kotwy (krytycznego w przypadku elastycznych systemów montażowych) i zacisków modułów, aby zapobiec mikropęknięciom modułów lub niestabilności konstrukcji.

O ile wzrasta wytwarzanie energii w przypadku regulowanych uchwytów fotowoltaicznych w porównaniu z uchwytami stałymi i czy inwestycja się opłaca?

W porównaniu z mocowaniami stałymi, mocowania z regulacją ręczną lub elektryczną (z sezonową regulacją nachylenia) mogą zwiększyć wytwarzanie energii o 5–10% w regionach od średnich do wysokich szerokości geograficznych; Jednoosiowe mocowania śledzące mogą zwiększyć wydajność o 15–20%, a dwuosiowe mocowania śledzące o 25–30%. To, czy inwestycja się opłaca, zależy od skali projektu: w przypadku małych projektów mieszkaniowych należy priorytetowo traktować mocowania stałe (ze względu na niższe koszty), natomiast w przypadku średnich i dużych elektrowni naziemnych wybór zależy od lokalnego nasłonecznienia i stawek za energię elektryczną — mocowania śledzące lub regulowane zazwyczaj zapewniają zwrot inwestycji w ciągu 3–5 lat.

Jak wybrać materiały do ​​montażu fotowoltaiki i jakie czynniki mają znaczenie w różnych środowiskach?

Główne materiały obejmują stal węglową (cynkowaną ogniowo), stop aluminium, stal nierdzewną i materiały polimerowe (włókno węglowe/aramid). Stal węglowa jest preferowanym wyborem w przypadku standardowych projektów lądowych ze względu na jej opłacalność i odporność na korozję. W środowiskach przybrzeżnych, mgły solnej lub „dodatkowych dla rybołówstwa i fotowoltaiki” preferowany jest stop aluminium lub stal nierdzewna w celu zwiększenia odporności na korozję. Materiały polimerowe nadają się do lokalizacji na dużych wysokościach lub w scenariuszach wymagających lekkich konstrukcji; chociaż koszty są wyższe, oferują one znaczne korzyści w zakresie zmniejszenia masy.

Jakie są główne typy systemów montażowych PV i w jakich scenariuszach każdy typ jest odpowiedni?

Systemy montażu fotowoltaicznego dzielą się głównie na cztery typy: mocowania stałe, mocowania regulowane (ręczne/elektryczne), mocowania elastyczne i mocowania śledzące (jednoosiowe/dwuosiowe). Mocowania stałe nadają się do małych projektów montowanych na ziemi lub na dachu, przy ograniczonych budżetach i na płaskim terenie. Regulowane uchwyty idealnie nadają się do stosowania w regionach o średnich i dużych szerokościach geograficznych, ponieważ ich kąt nachylenia można zmieniać sezonowo, aby zwiększyć wytwarzanie energii. Elastyczne mocowania nadają się do stosowania w skomplikowanych terenach, takich jak obszary górskie lub projekty hybrydowo-słoneczne, a także w zastosowaniach o dużej rozpiętości. Uchwyty śledzące najlepiej sprawdzają się w przypadku dużych roślin naziemnych na pustyniach lub równinach z dużą ilością światła słonecznego; oferują wprawdzie najwyższą efektywność wytwarzania energii, ale pociągają za sobą także wyższe koszty i wymagania konserwacyjne.

Standaryzowane opakowanie i wydajna logistyka dostaw

1. Znormalizowana konstrukcja opakowania modułowego: Regulowany wspornik do montażu solarnego w kształcie łuku jest demontowany na moduły i pakowany zgodnie z normami. Profile długie zabezpieczone są pogrubionymi workami tkanymi i wzmocnione taśmą stalową; drobne akcesoria — takie jak śruby, złącza i zawiasy — są sortowane i pakowane w osobne, wodoodporne tkane torby z wyraźnymi etykietami, aby zapobiec zgubieniu lub pomieszaniu.

2. Dwuwarstwowa ochrona przed deszczem, odpowiednia do transportu na duże odległości: Cała przesyłka jest wyposażona w ochronę przed deszczem, wytrzymującą transport morski lub lądowy na duże odległości oraz ścieranie podczas załadunku/rozładunku, a także uszkodzenia spowodowane deszczem i wilgocią.

3. Kompatybilny z wieloma rodzajami transportu: Towary mogą być wysyłane bezpośrednio na miejsce projektu ciężarówką lub pakowane do kontenerów, aby spełnić wymagania dotyczące eksportu za granicę.

4. Bezpośrednia wysyłka z naszej własnej fabryki z elastycznymi, kontrolowanymi terminami dostaw: Przesyłki pochodzą bezpośrednio z naszego zakładu produkcyjnego w Tianjin; elementy o standardowej specyfikacji są dostępne z magazynu...

5. W pełni widoczny proces wysyłki dla łatwej weryfikacji: Do każdej przesyłki zapewniamy zdjęcia procesu załadunku w czasie rzeczywistym oraz szczegółowy manifest ładunku. Przedmioty są liczone i sprawdzane kawałek po kawałku przed załadunkiem, a dokumentacja/zdjęcia są udostępniane klientowi, aby ułatwić sprawdzenie po otrzymaniu.
