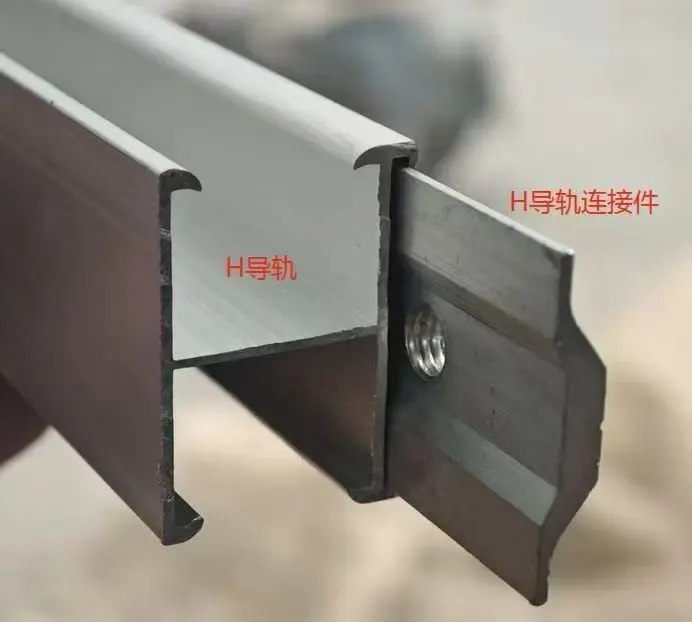

A szyna prowadzącato coś więcej niż zwykły metalowy tor. Jest to precyzyjny element odpowiedzialny za utrzymanie kontrolowanego ruchu, wyrównania, stabilności i bezpieczeństwa w systemach, w których liczy się płynny i powtarzalny ruch. Od instalacji wind po urządzenia przemysłowe, odpowiednia szyna prowadząca musi łączyć w sobie dokładność wymiarową, wytrzymałość konstrukcyjną, jakość powierzchni, niezawodny montaż i długoterminową trwałość. W tym przewodniku wyjaśniono, jak działają prowadnice, co decyduje o ich wydajności, jak wybrać odpowiednią specyfikację i co kupujący powinien sprawdzić przed złożeniem zamówienia.
1. Podstawy szyn prowadzących
Szyna prowadząca to sztywny element liniowy przeznaczony do kontrolowania ścieżki ruchomej części. Zamiast umożliwiać swobodne poruszanie się komponentu w kilku kierunkach, szyna wyznacza określoną ścieżkę przesuwu i pomaga zachować spójne ustawienie podczas całej pracy.
W systemach wind szyny prowadzące są instalowane pionowo wewnątrz szybu w celu prowadzenia kabiny windy i przeciwwagi. Nowoczesne standardy dotyczące wind nakładają szczególne wymagania na materiał szyn prowadzących, wymiary, geometrię, wykończenie powierzchni, połączenia, ugięcie i właściwości konstrukcyjne. Na przykład norma ISO 8100-33:2022 określa gatunki i jakość, tolerancje wymiarowe i geometryczne, wykończenie powierzchni oraz wymagania dotyczące oznaczeń znormalizowanych szyn prowadzących typu T stosowanych w kabinach wind i przeciwwagach.
W przypadku maszyn przemysłowych termin ten może opisywać szerszą gamę elementów prowadzenia liniowego. Dokładny przekrój, materiał, twardość, sposób montażu i obróbka powierzchni zależą od maszyny i środowiska pracy.
2. Jak działa szyna prowadząca
Wydajność szyny prowadzącej wynika z interakcji pomiędzy szyną, zespołem ruchomym, wspornikami montażowymi, ślizgami lub rolkami prowadzącymi, złączami i otaczającą konstrukcją. Każdy element musi ze sobą współgrać. Szyna wysokiej jakości nie może zrekompensować złej instalacji, nieprawidłowego ustawienia lub nieodpowiedniego sprzętu nośnego.
Utrzymywanie kontrolowanej ścieżki podróży
Szyna zapewnia stałą powierzchnię odniesienia. Płytki prowadzące, rolki, koła i inne elementy prowadzące podążają za tą powierzchnią, ograniczając niepożądane ruchy i utrzymując sprzęt w jednej linii.
Postępowanie z siłami bocznymi
Poruszające się ładunki mogą powodować powstawanie sił bocznych podczas przyspieszania, zwalniania, załadunku, rozładunku, wibracji lub zatrzymania awaryjnego. Wystarczająco sztywny system szyn prowadzących pomaga przeciwstawić się tym siłom, ograniczając jednocześnie nadmierne ugięcie.
Wspieranie płynnej pracy
Prostoliniowość szyny i stan powierzchni bezpośrednio wpływają na zachowanie ruchomego komponentu. Zła geometria, uszkodzone powierzchnie, zanieczyszczenia lub nieprawidłowo połączone sekcje szyn mogą zwiększać hałas, wibracje, zużycie i wymagania konserwacyjne.
W przypadku wind EN 81-20 w szczególności wymaga, aby szyny prowadzące, ich złącza i mocowania wytrzymywały obciążenia i siły związane z bezpieczną eksploatacją, podczas gdy ugięcia muszą być wystarczająco kontrolowane, aby uniknąć kolizji z drzwiami, urządzeniami zabezpieczającymi lub ruchomymi elementami.
3. Główne zastosowania szyn prowadzących
Szyny prowadzące znajdują zastosowanie wszędzie tam, gdzie wymagany jest kontrolowany ruch liniowy lub pionowy. Chociaż szyny prowadzące windy należą do najbardziej rozpoznawalnych przykładów, podstawowa zasada inżynieryjna ma zastosowanie w wielu gałęziach przemysłu.
| Aplikacja | Funkcja podstawowa | Ważne uwagi |
|---|---|---|
| Windy pasażerskie | Prowadź samochód i przeciwwagę | Wyrównanie, komfort jazdy, wytrzymałość, ugięcie, jakość powierzchni |
| Windy towarowe | Kontroluj ruch pod większym obciążeniem | Nośność, sztywność konstrukcji, trwałość |
| Sprzęt przemysłowy | Zapewnij powtarzalne prowadzenie liniowe | Kierunek obciążenia, prędkość, zużycie, dokładność montażu |
| Systemy transportu materiałów | Prowadź ruchome platformy i komponenty | Praca ciągła, zanieczyszczenie, dostęp konserwacyjny |
| Maszyny automatyzujące | Zachowaj precyzyjne pozycjonowanie komponentów | Tolerancja wymiarowa, wykończenie powierzchni, powtarzalność |
| Specjalistyczne systemy podnoszenia | Kontroluj ruch pionowy lub pochyły | Warunki obciążenia, wymagania bezpieczeństwa, narażenie środowiska |
W instalacjach wind szyny prowadzące nie służą jedynie do pozycjonowania. Mogą również wchodzić w interakcję z systemami bezpieczeństwa podczas nietypowych warunków pracy. Na przykład kalifornijskie przepisy dotyczące wind wymagają, aby kabiny wind i przeciwwagi były wyposażone w szyny prowadzące oraz określały wymagania dotyczące materiału szyn, przekrojów, podpór, mocowań i właściwości konstrukcyjnych.
4. Materiały i produkcja
Stal jest szeroko stosowana w wymagających zastosowaniach w szynach prowadzących, ponieważ zapewnia użyteczną kombinację wytrzymałości, sztywności, obrabialności, odporności na zużycie i stabilności wymiarowej. Jednak samo określenie „stal” nie wystarczy. Gatunek materiału i proces produkcyjny powinny odpowiadać rzeczywistemu zastosowaniu.
Szyny prowadzące ciągnione na zimno
Ciągnienie na zimno może zapewnić kontrolowane wymiary i spójny profil. Dzięki temu nadaje się do zastosowań, w których ważna jest precyzja wymiarowa i charakterystyka powierzchni.
Obrobione maszynowo szyny prowadzące
Obróbkę można zastosować, gdy wymagana jest ściślejsza kontrola geometryczna lub określony stan powierzchni. W normie ISO 8100-33 określono ciągnione na zimno i obrabiane maszynowo ścieżki produkcyjne znormalizowanych szyn prowadzących do wind typu T.
Obróbka powierzchniowa
W zależności od środowiska może być konieczna ochrona przed korozją. Przy ustalaniu, czy odpowiednia jest dodatkowa ochrona powierzchni, należy wziąć pod uwagę przechowywanie, transport, instalację i długoterminowe warunki pracy.
5. Kluczowe czynniki wydajności
O tym, czy szyna prowadząca będzie działać niezawodnie przez cały okres użytkowania, decyduje kilka parametrów technicznych.
Jednym z najczęściej pomijanych czynników jest łączny wpływ ugięcia szyny, ugięcia wspornika, luzu ślizgacza prowadzącego i prostoliniowości szyny. Wymagania dotyczące bezpieczeństwa wind wyraźnie uznają, że czynniki te należy rozpatrywać łącznie, a nie niezależnie.
6. Przewodnik po wyborze szyny prowadzącej
Wybór właściwej szyny prowadzącej rozpoczyna się od aplikacji, a nie od katalogu produktów. Szyna, która dobrze sprawdza się w jednym systemie, może być nieodpowiednia w innym, ponieważ obciążenie, prędkość, rozstaw szyn, warunki podparcia, środowisko pracy i wymagania bezpieczeństwa mogą być bardzo różne.
Krok 1: Zdefiniuj obciążenie
Określ całkowitą masę ruchomą i zidentyfikuj obciążenia statyczne, dynamiczne, udarowe, hamujące i boczne. W przypadku zastosowań w windach ciężar kabiny, obciążenie znamionowe, konfiguracja przeciwwagi, prędkość, wyposażenie zabezpieczające i rozstaw wsporników mogą mieć wpływ na wymagania dotyczące szyn.
Krok 2: Potwierdź profil szyny
Kształt przekroju poprzecznego musi odpowiadać wyposażeniu i odpowiedniej specyfikacji. Szyny prowadzące typu T są szeroko znormalizowane do zastosowań w windach, podczas gdy maszyny przemysłowe mogą wymagać niestandardowych profili.
Krok 3: Sprawdź wymagania wymiarowe
Potwierdź wysokość, szerokość, grubość, długość, rozmieszczenie otworów montażowych, konfigurację połączeń i dopuszczalne tolerancje, jeśli ma to zastosowanie.
Krok 4: Weź pod uwagę środowisko
- Instalacja wewnątrz lub na zewnątrz
- Wilgotność i narażenie na wodę
- Kurz, chemikalia lub zanieczyszczenia przemysłowe
- Zmiana temperatury
- Czas przechowywania przed instalacją
- Wymagana częstotliwość konserwacji
Krok 5: Potwierdź zgodność
Szynę prowadzącą należy oceniać jako część kompletnego systemu. Przed sfinalizowaniem zamówienia sprawdź kompatybilność ze wspornikami, zaciskami, nakładkami, ślizgami prowadzącymi, rolkami, urządzeniami zabezpieczającymi i konstrukcją nośną.
| Pytanie kupującego | Dlaczego to ma znaczenie |
|---|---|
| Jakie obciążenie będzie przenosić szyna? | Określa wymaganą nośność i sztywność konstrukcji. |
| Jaka jest prędkość robocza? | Wyższe prędkości mogą sprawić, że wyrównanie, wibracje i jakość powierzchni będą bardziej krytyczne. |
| Jaki profil szyny jest wymagany? | Zapewnia mechaniczną kompatybilność z systemem prowadzącym. |
| Jakie tolerancje są dopuszczalne? | Kontroluje dokładność instalacji i spójność działania. |
| Gdzie zostanie zainstalowana szyna? | Pomaga określić ochronę antykorozyjną i wymagania materiałowe. |
| Który standard ma zastosowanie? | Uniemożliwia zakup produktu niezgodnego technicznie. |
7. Instalacja i konserwacja
Nawet wysokiej jakości szyna prowadząca może działać słabo, jeśli zaniedbana zostanie dokładność montażu. Osiowanie szyn należy sprawdzać podczas całego procesu instalacji, a nie dopiero po zmontowaniu wszystkich sekcji.
Priorytety instalacji
- Przed montażem należy sprawdzić szyny pod kątem widocznych uszkodzeń, korozji, odkształceń lub zanieczyszczeń.
- Sprawdź punkty odniesienia instalacji i położenie wsporników.
- Zachowaj określone wyrównanie i odstępy w całym systemie.
- Upewnij się, że złącza są prawidłowo dopasowane i zabezpieczone.
- Sprawdź elementy złączne i elementy nośne zgodnie z obowiązującą specyfikacją.
- Przed oddaniem do eksploatacji należy przeprowadzić końcową kontrolę ruchu i wyrównania.
Wymagania dotyczące wind uwzględniają również znaczenie elastyczności mocowania i ruchu budynku. Norma EN 81-20 wymaga, aby rozwiązania mocowania szyn prowadzących uwzględniały takie skutki, jak normalne osiadanie budynku lub skurcz betonu, jednocześnie zapobiegając obrotowi mocowania, który mógłby spowodować zwolnienie szyn.
Rutynowa konserwacja
Konserwacja powinna koncentrować się na oznakach zużycia, nietypowych wibracjach, korozji, luźnych elementach złącznych, uszkodzonych powierzchniach, nietypowym hałasie i zmianach w zachowaniu podczas pracy. Jeżeli zastosowanie obejmuje sprzęt o kluczowym znaczeniu dla bezpieczeństwa, inspekcje powinny być przeprowadzane zgodnie z instrukcjami producenta sprzętu i obowiązującymi wymaganiami lokalnymi.
8. Lista kontrolna kontroli jakości
Kupujący zaopatrujący się w szyny prowadzące w dużych ilościach powinni ustanowić jasny proces kontroli przed rozpoczęciem produkcji. Zmniejsza to ryzyko otrzymania komponentów, które pod względem technicznym odpowiadają specyfikacji nominalnej, ale powodują problemy podczas instalacji.
- Weryfikacja materiału:Potwierdź określony gatunek stali i odpowiednią dokumentację materiałową.
- Kontrola wymiarowa:Sprawdź krytyczne wymiary profilu z zatwierdzonymi rysunkami lub specyfikacjami.
- Kontrola prostości:Sprawdź, czy geometria szyny mieści się w wymaganej tolerancji.
- Kontrola powierzchni:Poszukaj zadrapań, wgnieceń, pęknięć, korozji i innych usterek, które mogą mieć wpływ na działanie.
- Wspólna kontrola:Sprawdź powierzchnie połączeń i elementy połączeń.
- Weryfikacja długości:Potwierdzić indywidualne długości szyn i dopuszczalne tolerancje.
- Kontrola opakowania:Upewnij się, że szyny są zabezpieczone przed odkształceniami i szkodami środowiskowymi podczas transportu.
9. Typowe wyzwania kupujących
Wyzwanie 1: Niejasne specyfikacje
Kupujący czasami żądają „standardowej szyny prowadzącej”, nie określając zastosowania, profilu, materiału, długości, tolerancji ani obowiązującej normy. Może to skutkować wielokrotnymi wyjaśnieniami technicznymi i opóźnieniami w produkcji.
Wyzwanie 2: Niespójne wymiary
W dużych projektach nawet niewielkie różnice pomiędzy partiami mogą skomplikować instalację. Spójne kontrole produkcji są zatem ważne, gdy w grę wchodzi wiele partii produkcyjnych.
Wyzwanie 3: Uszkodzenia w transporcie
Długie profile stalowe mogą być narażone podczas transportu na zginanie, uderzenia, wilgoć i ścieranie. Odpowiednie metody pakowania i załadunku są częścią jakości produktu, a nie kwestią drugorzędną.
Wyzwanie 4: Słaba komunikacja pomiędzy dostawcą a instalatorem
Szczegóły techniczne należy potwierdzić przed produkcją, szczególnie gdy szyna jest częścią zintegrowanego systemu dźwigowego lub maszynowego. Rysunki, tolerancje, wymagania materiałowe, kryteria kontroli i oczekiwania dotyczące pakowania należy uzgodnić z wyprzedzeniem.
Wyzwanie 5: Wybieranie wyłącznie na podstawie ceny
Najniższa cena jednostkowa może nie odpowiadać najniższemu całkowitemu kosztowi projektu. Poprawki, opóźnienia w instalacji, części zamienne, problemy z transportem i niespójna jakość mogą szybko przeważyć nad początkową różnicą w cenie.
10. Dlaczego warto współpracować z Guojian Steel (Tianjin) Co., Ltd.?
Dla nabywców zaopatrujących się w stalowe szyny prowadzące zdolność dostawcy do zrozumienia wymagań technicznych jest tak samo ważna jak zdolność produkcyjna. Guojian Steel (Tianjin) Co., Ltd. może służyć jako techniczny partner produkcyjny dla nabywców, którzy potrzebują komponentów stalowych o określonych wymiarach, spójnych wymaganiach produkcyjnych i wsparciu zorientowanym na zastosowanie.
Profesjonalny proces zaopatrzenia powinien rozpocząć się od faktycznego zastosowania. Zamiast traktować każde zamówienie jako ogólny wyrób stalowy, dostawca i kupujący mogą przed rozpoczęciem produkcji określić wymagany profil, wymiary, wymagania materiałowe, stan powierzchni, długość, tolerancje, opakowanie i oczekiwania dotyczące kontroli.
Celem nabywców międzynarodowych nie jest po prostu zakup odcinka stali. Celem jest uzyskanie rozwiązania szyny prowadzącej, które będzie pasować do zastosowania, metody montażu, wymagań jakościowych i harmonogramu projektu.
11. Często zadawane pytania
Do czego służy szyna prowadząca?
Szyna prowadząca steruje ruchem ruchomego komponentu po określonej ścieżce. W windach prowadzi kabinę i przeciwwagę, pomagając jednocześnie zachować wyrównanie i stabilność.
Jaki materiał jest powszechnie używany na szyny prowadzące windy?
Stal jest powszechnie stosowana, ponieważ zapewnia wytrzymałość i sztywność wymaganą w wymagających zastosowaniach. Specyficzne wymagania materiałowe zależą od obowiązującej normy i projektu systemu.
Co sprawia, że szyna prowadząca jest wysokiej jakości?
Do ważnych cech należą odpowiednie właściwości materiału, dokładność wymiarowa, prostoliniowość, odpowiednie wykończenie powierzchni, spójna geometria, niezawodne połączenia i właściwa kontrola.
Dlaczego prostoliniowość szyny prowadzącej jest ważna?
Nadmierne odchylenie może wpływać na interakcję między szyną a elementami prowadnicy, potencjalnie zwiększając wibracje, hałas, zużycie i trudności w montażu.
Jak kupujący powinien wybrać prowadnicę?
Zacznij od zastosowania, obciążenia, prędkości, profilu szyny, wymiarów, tolerancji, układu instalacji, środowiska pracy i obowiązujących norm. Należy rozważyć cały system prowadzenia, a nie samą szynę.
Czy szyny prowadzące są znormalizowane?
Niektóre aplikacje korzystają ze standardowych profili i wymagań. W przypadku systemów wind w normie ISO 8100-33:2022 określono wymagania dotyczące znormalizowanych szyn prowadzących typu T stosowanych w kabinach wind i przeciwwagach. Inne zastosowania przemysłowe mogą wymagać projektów dostosowanych do konkretnego zastosowania.
Czy szyny prowadzące można dostosować?
W zależności od procesu produkcyjnego i zastosowania wymagania, takie jak wymiary, długości, gatunki materiału, stan powierzchni, rozmieszczenie otworów, opakowanie i inne szczegóły produkcyjne mogą być dostosowywane lub uzgadniane zgodnie ze specyfikacjami projektu.
Dlaczego szyny prowadzące należy sprawdzać przed wysyłką?
12. Wniosek
Niezawodna szyna prowadząca to wynik czegoś więcej niż tylko odpowiedniego profilu stalowego. Jego rzeczywista wydajność zależy od związku między jakością materiału, geometrią, prostotą, stanem powierzchni, wytrzymałością konstrukcyjną, połączeniami, dokładnością montażu i środowiskiem operacyjnym.
W przypadku wind i innych systemów precyzyjnego ruchu czynniki te stają się szczególnie ważne, ponieważ szyny prowadzące bezpośrednio wpływają na wyrównanie, jakość jazdy, stabilność sprzętu, wymagania konserwacyjne i bezpieczną eksploatację. Normy międzynarodowe, takie jak ISO 8100-33, określają określone wymagania dotyczące znormalizowanych szyn prowadzących windy, podczas gdy przepisy lokalne mogą ustanawiać dodatkowe wymagania dla określonych instalacji.
Dla kupujących najskuteczniejszym podejściem jest jasne zdefiniowanie zastosowania, potwierdzenie specyfikacji technicznych przed produkcją, ocena kompletnego systemu prowadzącego i współpraca z producentem zdolnym do utrzymania stałej jakości od surowca aż po kontrolę końcową.
