Kolej H

W zautomatyzowanych urządzeniach do montażu i transportu materiałów szyna prowadząca określa, czy prowadnica liniowa pozostanie cicha i gładka po trzech latach, czy też zacznie się chybotać już po trzech miesiącach. Większość tradycyjnych profili z jedną szczeliną koncentruje obciążenie na jednej powierzchni roboczej; obciążenia mimośrodowe mogą stopniowo wytrącać wózek z równowagi, a wynikające z tego błędy ostatecznie wpływają na wydajność całej maszyny. H-Rail rozwiązuje ten problem poprzez geometrię przekroju poprzecznego, a nie poleganie wyłącznie na obróbce powierzchni. Wyposażony w symetryczny profil aluminiowy w kształcie litery H z podwójnymi równoległymi żebrami, został zaprojektowany do zastosowań związanych z ruchem posuwisto-zwrotnym, takich jak prowadnice liniowe, kolumny podnoszące, mechanizmy pchająco-ciągnące, ramy narzędziowe i lekkie linie przenośników.

Co to jest profil prowadzący o przekroju H?

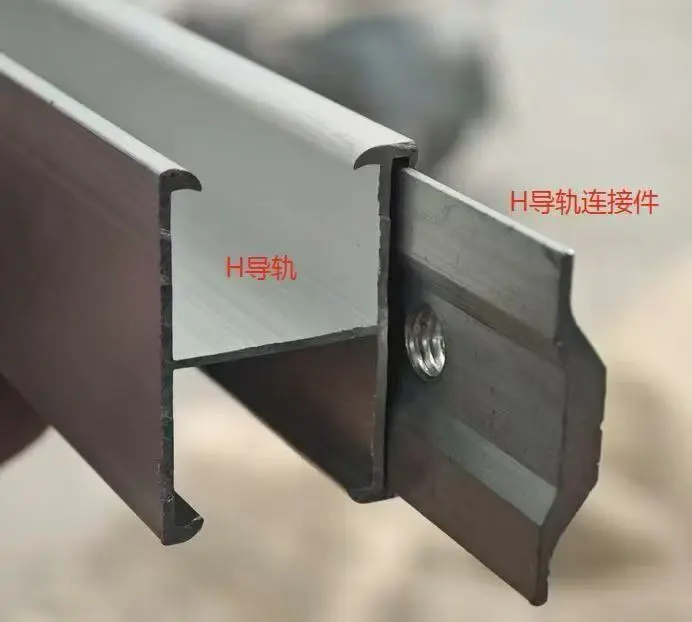

H-Rail to konstrukcyjny aluminiowy profil prowadzący o przekroju przypominającym literę „H”: dwa poziome kołnierze połączone środkowym środnikiem, zapewniającym użytkowe powierzchnie szczelinowe po obu stronach. Dzięki tej symetrycznej geometrii obciążenia pionowe rozkładają się na dwa ramiona nośne, a nie na jedno, podczas gdy otwarty środek zmniejsza ciężar bez pogarszania sztywności.

Geometria ta ma potrójną zaletę: w porównaniu z szynami jednorowkowymi o podobnej masie wykazuje mniejsze ugięcie przy umiarkowanych obciążeniach; sam profil jest odporny na skręcanie, gdy urządzenie jest poddawane działaniu sił bocznych lub wyłączników awaryjnych; a dzięki dostępnym dwóm obrobionym powierzchniom wózek może pracować po obu stronach — lub nawet po obu stronach jednocześnie.

Podstawowe zalety i ich przyczyny

Zrównoważony rozkład obciążenia:

Przekrój poprzeczny z podwójnym żebrem rozkłada nacisk na dwa ramiona nośne, dzięki czemu powierzchnie robocze są mniej podatne na wgniecenia lub odkształcenia pod wpływem skoncentrowanych obciążeń. Nasze doświadczenie produkcyjne pokazuje stałą nośność w poszczególnych partiach — czynnik krytyczny przy budowie setek identycznych stacji roboczych.

Stabilność skrętna:

Symetryczny przekrój szyny H jest z natury odporny na skręcanie, gdy urządzenie wywiera siłę boczną lub gdy instalowane są długie szyny. To bezpośrednio rozwiązuje częsty problem warsztatowy: szyny H lekko skręcają się po montażu, powodując zacinanie się lub zacinanie wózka w połowie jego skoku. Dwustronna konstrukcja: Obie strony z rowkami są precyzyjnie obrobione, co pozwala na montaż szyny skierowaną do góry, skierowaną w dół lub pionowo; może służyć również jako belka konstrukcyjna lub łącznik ramy. Pojedynczy profil umożliwia wiele konfiguracji konstrukcyjnych, redukując potrzebę stosowania niestandardowych wsporników.

Prostoliniowość przy długich pociągnięciach:

Każda szyna jest prostowana po wytłoczeniu i indywidualnie sprawdzana przed wysyłką, co zapewnia prostotę bez wyginania się – nawet przy dużych długościach. Ruch wózka pozostaje spójny na całym skoku, unikając ciasności lub luzów na obu końcach.

Twardo anodowane powierzchnie robocze:

Twarda anodowana warstwa zwiększa twardość powierzchni i odporność na zużycie, zapobiegając degradacji powierzchni nawet podczas poślizgu o wysokiej częstotliwości. Jest odporny na kurz i wilgoć w warsztacie, a matowe wykończenie zapobiega gromadzeniu się brudu, dzięki czemu idealnie nadaje się do pomieszczeń czystych i miejsc montażu precyzyjnego.

Specyfikacje techniczne

Przedmiot	Specyfikacja
Tworzywo	Stop aluminium, wytłaczany na gorąco
Typ sekcji	Symetryczny profil H, podwójna środnik, pusty rdzeń
Obróbka powierzchni	Twarde anodowanie, matowe wykończenie
Długość	Cięte na długość według rysunku klienta
Prostota	Wyprostowany i sprawdzony przed wysyłką
Opcje obróbki	Cięcie na wymiar, fazowanie końcówek, wiercenie, gwintowanie, obróbka precyzyjna
MOQ	1 × pojemnik 20GP; mniejsze zamówienia próbne do negocjacji
Czas realizacji	7–15 dni roboczych po otrzymaniu wpłaty
Warunki handlowe	FOB/CFR/CIF

Wybór właściwej szyny dla Twojego sprzętu

Zacznij od kierunku obciążenia:

Jeśli ładunek jest umieszczony bezpośrednio nad szyną H, a siła jest stale pionowa, zwykle wystarczający jest standardowy profil z podwójną środnikiem. Jeśli jednak ładunek nie jest wyśrodkowany lub sprzęt ulega częstym zatrzymaniom awaryjnym, zalecamy najpierw omówienie z nami warunków zastosowania; w tych scenariuszach najważniejsze są zalety geometryczne konstrukcji profilu.

Długość jest drugim kluczowym czynnikiem:

Dłuższe pociągnięcia wzmacniają krzywiznę szyny; dlatego też w przypadku skoków przekraczających kilka metrów zalecamy zamawianie wstępnie wyprostowanych i sprawdzonych szyn przyciętych na wymiar, zamiast docinania profilu na miejscu. Różnica polega na płynnym, ciągłym ruchu w porównaniu z potencjalnym wiązaniem w połowie skoku.

Środowisko operacyjne jest trzecim czynnikiem:

Twardo anodowane powierzchnie nadają się do zakurzonych warsztatów i wilgotnych obiektów. Jeśli szyna H będzie narażona na działanie procedur zmywania lub płynów obróbkowych, prosimy o poinformowanie nas o konkretnych mediach, abyśmy mogli sprawdzić kompatybilność powierzchni przed złożeniem zamówienia.

Produkcja i kontrola jakości

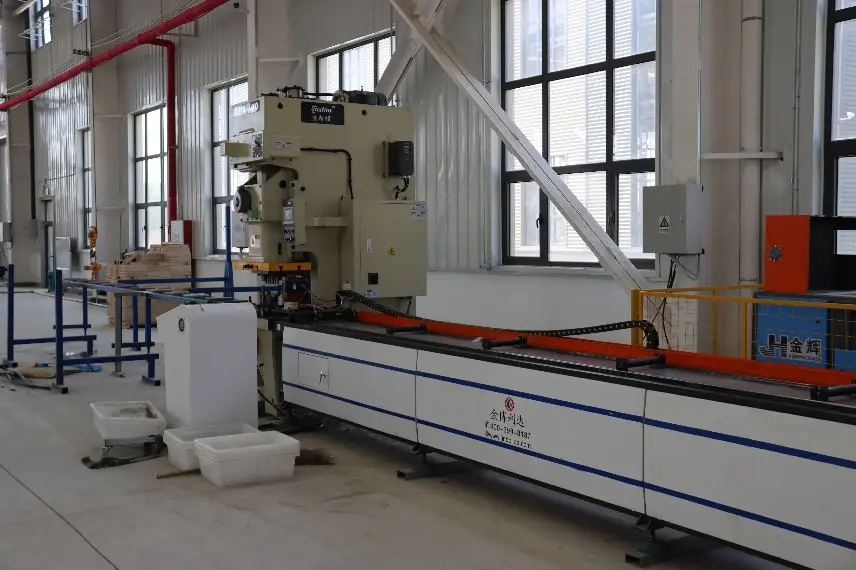

Szyna H jest produkowana w naszym własnym zakładzie; wytłaczanie, obróbka skrawaniem i anodowanie są wykonywane we własnym zakresie. Nasz zakład produkcyjny obsługuje osiem linii do formowania kanałów C, dwie linie do formowania stali o profilu „Ji” (profil kapeluszowy), dwie maszyny do cięcia laserem światłowodowym dużej mocy i cztery linie wykrawania CNC. Do naszego autorskiego sprzętu należy opatentowany wzór użytkowy „Wykrawarka do profili aluminiowych” (ZL 2023 2 2784865.9). Zakład posiada roczną zdolność produkcyjną profili na poziomie około 200 000 ton.

Eksportujemy do ponad 30 krajów i wspieramy długoterminowe programy dostaw zarówno dla wykonawców projektów, jak i producentów sprzętu; dokumentacja eksportowa i ustalenia dotyczące kontroli przez stronę trzecią mogą być negocjowane indywidualnie dla każdego przypadku.

Często zadawane pytania

P1: Czy jesteś producentem lub firmą handlową?

Odp .: Jesteśmy producentem. Wytłaczanie, prostowanie, obróbka skrawaniem i anodowanie twarde naszych szyn H są wykonywane w naszej własnej bazie produkcyjnej w Tianjin w Chinach. Zapraszamy do zapoznania się z dokumentacją i certyfikatami naszej fabryki.

P2: Jaka jest minimalna ilość zamówienia (MOQ)?

Odp.: Standardowe MOQ to jeden kontener 20GP. Możemy przyjąć mniejsze ilości w przypadku pierwszych zamówień próbnych lub partii próbnych – prosimy o podanie wymaganych specyfikacji przekroju i długości całkowitej, a my przedstawimy odpowiednią wycenę.

P3: Czy możesz przetwarzać produkty zgodnie z naszymi rysunkami?

O: Tak. Cięcie o stałej długości, fazowanie końcówek, wiercenie, gwintowanie i inne procesy wykańczające są wykonywane we własnym zakresie. Szyny są gotowe do montażu w momencie dostawy i nie wymagają dalszej obróbki w Twoim zakładzie.

P4: Jakie obciążenia wiatrem i śniegiem wytrzymają Twoje szyny?

Odp.: Nasze szyny typu H przeszły rygorystyczne testy symulacyjne obciążenia wiatrem i śniegiem. Możemy wykonać obliczenia obciążenia w oparciu o lokalne parametry klimatyczne i zalecić odpowiedni model szyny H, aby spełniał międzynarodowe standardy, takie jak EN 1991 i ASCE 7.

P5: Jak zapewnić spójność jakości w przypadku zamówień masowych?

Odp.: Każda partia przed zapakowaniem przechodzi kontrolę prostości, integralności strukturalnej i jakości powierzchni; od próbki początkowej do pojemnika końcowego obowiązują te same standardy akceptacji.

P6: Czy Twoje szyny H są kompatybilne z głównymi zaciskami PV dostępnymi na rynku?

Standardowy profil szyny H jest kompatybilny z większością dostępnych na rynku zacisków środkowych, końcowych i elementów złącznych ze stali nierdzewnej. Jeśli mają Państwo szczególne wymagania dotyczące pasujących zacisków, możemy również wyprodukować profile niestandardowe, tworząc nowe formy.
