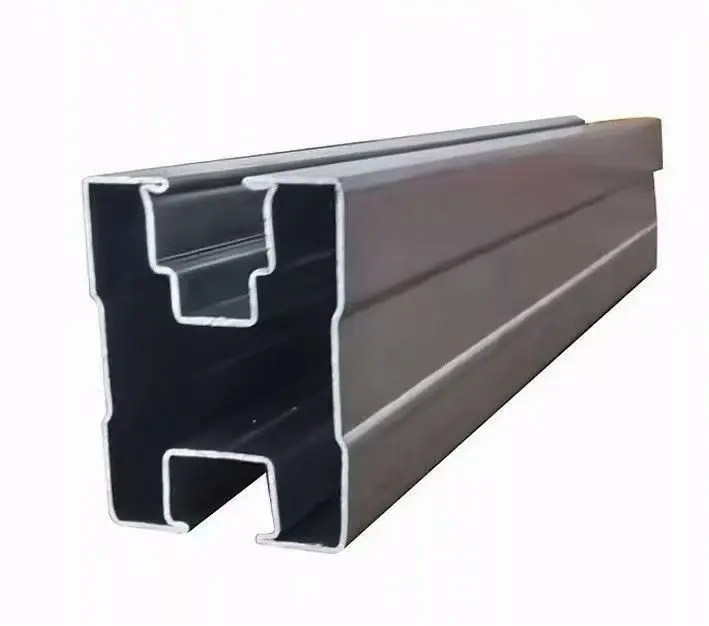

Szyny prowadzące cynkowo-aluminiowo-magnezowe to formowane na zimno stalowe szyny montażowe do fotowoltaiki (PV). Produkowane z taśmy stalowej S350GD powlekanej Zn-Al-Mg metodą walcowania na zimno, są kształtowane bezpośrednio w profile szczelinowe do instalacji fotowoltaicznej, eliminując potrzebę cynkowania ogniowego po formowaniu. Powłoka składa się z trójskładnikowego stopu cynku, aluminium i magnezu; na krawędziach cięć oraz w miejscach zadrapań i wgnieceń tworzy się gęsty, pasywujący film ochronny, zapewniający samonaprawiającą się ochronę. Szyny te są kompatybilne z większością modułów fotowoltaicznych dostępnych na rynku i umożliwiają cięcie, wykrawanie i montaż na miejscu.
Prowadnice cynkowo-aluminiowo-magnezowe zapewniają doskonałą odporność na mgłę solną i samonaprawiającą się ochronę na krawędziach ciętych. Obniża to koszty konserwacji związane z usuwaniem rdzy, poprawkami antykorozyjnymi i wymianą profili w całym okresie eksploatacji projektu, co skutkuje wyższym całkowitym kosztem posiadania (TCO) w ciągu 25–30 lat cyklu życia w porównaniu ze standardowymi szynami ocynkowanymi ogniowo.
Ponieważ materiał bazowy jest wstępnie pokryty stopem Zn-Al-Mg, po formowaniu na zimno nie jest wymagane dalsze cynkowanie ogniowe. Eliminuje to czas stracony na kolejki do zewnętrznych usług cynkowania i związany z tym transport, jednocześnie eliminując etap zewnętrznej obróbki antykorozyjnej. W rezultacie harmonogramy dostaw dużych zamówień są bardziej kontrolowane, lepiej dopasowują się do kamieni milowych budowy i zapobiegają opóźnieniom w projekcie spowodowanym wąskimi gardłami w procesie antykorozyjnym.
Stalowy materiał bazowy zapewnia wyższą wytrzymałość mechaniczną niż szyny ze stopu aluminium o tym samym przekroju; w przypadku zastosowań o dużej rozpiętości nie ma potrzeby zwiększania przekroju profilu, kontrolując w ten sposób koszty materiałów. Chociaż cena jednostkowa surowca jest wyższa niż w przypadku standardowej stali ocynkowanej ogniowo, materiał ten zapobiega przedwczesnym awariom i kosztownym przeróbkom w środowiskach silnie korozyjnych.
W przypadku projektów na obszarach przybrzeżnych lub przemysłowych szyny te zmniejszają ryzyko przestojów i konserwacji elektrowni spowodowanych awarią korozji konstrukcji montażowej, zapewniając ciągłe przychody z wytwarzania energii. Dla inwestorów i wykonawców EPC poszukujących długoterminowych, stabilnych zysków, minimalizuje to straty wytwarzania spowodowane awariami konstrukcji montażowej i zabezpiecza zwrot z inwestycji (ROI) projektu.
Możesz zamówić nasze szyny prowadzące Zn-Al-Mg,Szyny typu H, niestandardowe prowadniceoraz kompletne komplety obejm i śrub kotwiących w jednej transakcji. Minimalizuje to koszty komunikacji związane z zarządzaniem wieloma dostawcami, zapewnia ujednolicone źródło i spójne standardy jakości, zapobiega niedopasowaniu wymiarowym komponentów pochodzących od różnych producentów i ogranicza liczbę przeróbek na miejscu. Usprawnia także procesy zaopatrzenia, takie jak uzgadnianie, odprawa celna i logistyka.
| Parametr Pozycja | Specyfikacja techniczna |
|---|---|
| Stopień podłoża | Taśma stalowa cynkowo-aluminiowo-magnezowa S350GD+ZM |
| Skład powłoki | Powłoka z trójskładnikowego stopu cynku, aluminium i magnezu |
| Wspólna masa powłoki | 275g/㎡ (regulowane zgodnie z wymaganiami projektu) |
| Grubość ścianki profilu | 1,0 mm / 1,2 mm / 1,5 mm (konfigurowalny) |
| Typowe rozmiary sekcji | 41×41, 40×60, szyna zsypowa typu C; profile o specjalnych kształtach dostępne na zamówienie |
| Standardowa długość dostawy | 4 m, 6 m, obsługiwana jest dowolna stała długość cięcia |
| Kompatybilne moduły | Wszystkie typy modułów monokrystalicznych, PERC, TOPCon PV |
| Standardowe akcesoria pomocnicze | Zaciski środkowe, zaciski końcowe, łączniki ze stali nierdzewnej, elementy uziemiające |
| Scenariusze zastosowań | Dachy komercyjne i przemysłowe, naziemne elektrownie fotowoltaiczne, wiaty fotowoltaiczne; środowiska przybrzeżne, o dużej wilgotności i kwaśnych deszczach przemysłowych, powodujące korozję |
| Standardy wykonania | EN10346, chińskie normy GB/T, dostępne certyfikaty materiałowe |
Produkty firmy Guojian Steel z szyn prowadzących cynkowo-aluminiowo-magnezowych były eksportowane hurtowo do ponad trzydziestu krajów i regionów, w tym do Azji Południowo-Wschodniej, Bliskiego Wschodu, Azji Środkowej i Europy.
Nadaje się do rozproszonych systemów fotowoltaicznych na wyspach (wysoka temperatura i wilgotność) oraz projektów dachowych C&I (komercyjnych i przemysłowych); dostawa hurtowa standardowych szyn szczelinowych Zn-Al-Mg i kompletnych zestawów akcesoriów.
Szyny prowadzące cynkowo-aluminiowo-magnezowe z pogrubionymi powłokami Zn-Al-Mg są odporne na wysokie temperatury i środowiska piaszczyste/zakurzone, odpowiednie do naziemnych elektrowni fotowoltaicznych i projektów wiat fotowoltaicznych.

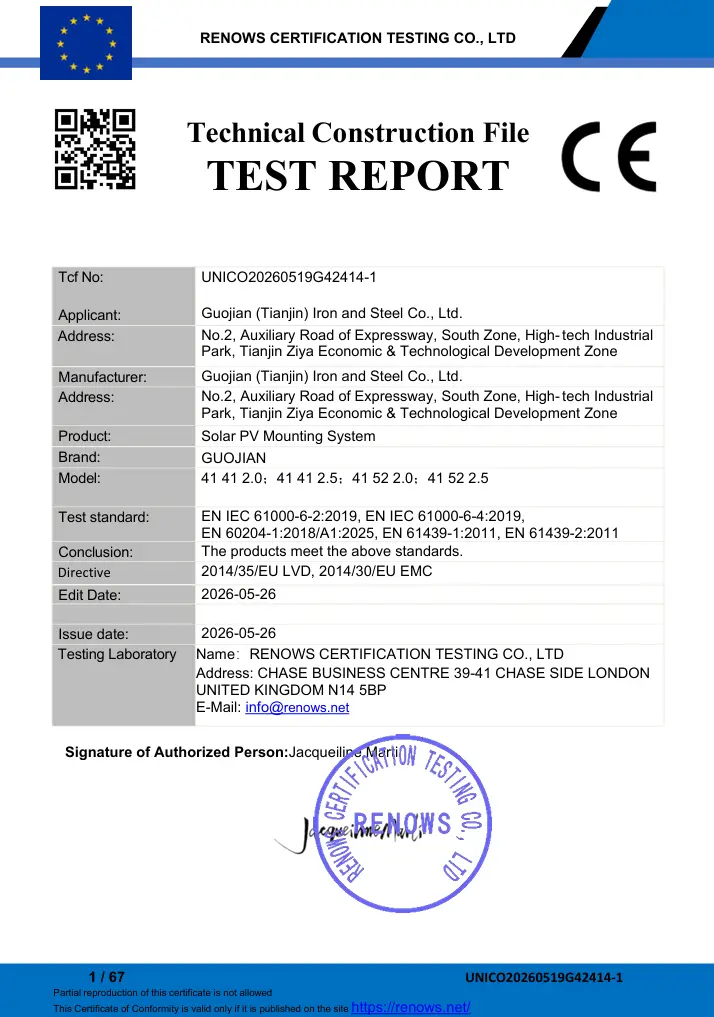

Produkty spełniają odpowiednie normy CE i EN, dostarczając projekty dachowe C&I i agrivoltaic. Nasz zespół ds. handlu zagranicznego jest dobrze zorientowany w przetargach na projekty zagraniczne, testowaniu przez strony trzecie oraz procedurach celnych/wysyłkowych. Możemy dostarczyć raporty z testów stron trzecich (np. TUV, SGS), aby spełnić wymagania zagranicznych wykonawców i importerów EPC w przypadku zamówień masowych, poparte wieloletnim praktycznym doświadczeniem w eksporcie profili stalowych Zn-Al-Mg.
Zapewniamy dostosowane plany wyboru produktów w oparciu o czynniki specyficzne dla projektu, takie jak parametry mgły solnej, obciążenie wiatrem i śniegiem oraz rzeczywiste warunki na dachu. Można przesłać próbki fizyczne, aby ułatwić klientowi przetestowanie właściwości materiału i odporności na mgłę solną.
W przypadku zamówień niestandardowych obejmujących wykrawanie lub profile specjalne, produkcja rozpoczyna się dopiero po potwierdzeniu przez obie strony rysunków wykonawczych. Podczas produkcji zapewniamy aktualizacje wizualne — obejmujące weryfikację surowców, formowanie profili i pobieranie próbek gotowego produktu — aby na bieżąco informować klientów o postępie projektu.
W przypadku uszkodzeń w transporcie klienci po prostu przedstawiają na miejscu dowód fotograficzny; następnie szybko weryfikujemy problem i wdrażamy rozwiązania, takie jak dostawa części zamiennych.
Na nasze prowadnice cynkowo-aluminiowo-magnezowe udzielamy 25-letniej gwarancji antykorozyjnej, obejmującej wady materiałowe i wady procesu powlekania. Gwarancja nie obejmuje uszkodzeń spowodowanych ręcznym spawaniem lub cięciem, uderzeniami zewnętrznymi, ekstremalnie korozyjnymi środowiskami lub klęskami żywiołowymi. Usługi płatne – takie jak dostawa części zamiennych i konsultacje techniczne – pozostają dostępne po upływie okresu gwarancyjnego. Regularnie monitorujemy również realizację projektu po dostarczeniu zamówienia.

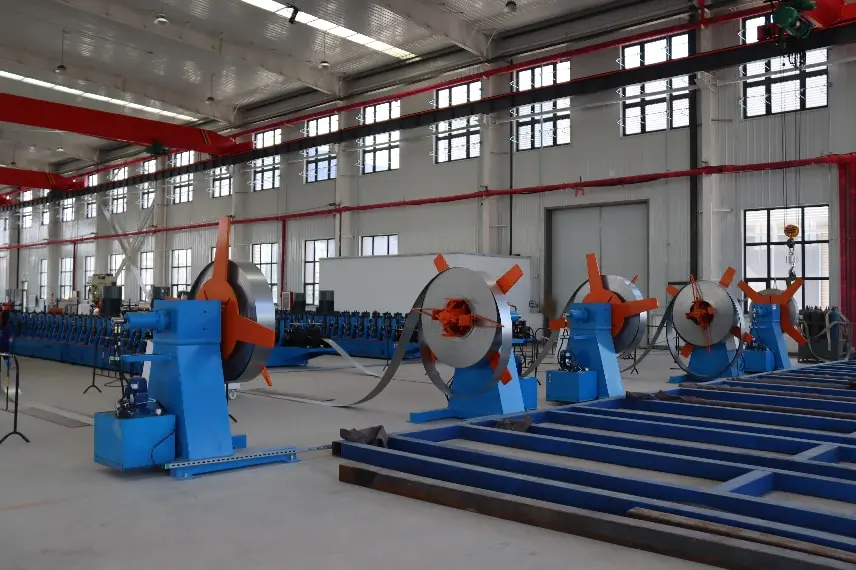

Guojian obsługuje cały proces produkcji szyn prowadzących cynkowo-aluminiowo-magnezowych – w tym formowanie rolkowe, precyzyjne cięcie i wykrawanie CNC – we własnym zakresie; nie jesteśmy jedynie pośrednikiem handlowym. Nasza fabryka może poszczycić się roczną zdolnością produkcyjną na poziomie 200 000 ton, co umożliwia szybkie planowanie zamówień o dużej objętości. Utrzymujemy kompleksowy wewnętrzny system kontroli jakości, sprawdzając wszystko, od surowców po wymiary formowania, precyzję wykrawania i wygląd powłoki. Produkujemy również pełną gamę profili fotowoltaicznych, w tym szyny H, szyny bez żebrowania, szyny o niestandardowych kształtach i szyny ze stopu aluminium, umożliwiając klientom pozyskiwanie różnych typów szyn i akcesoriów z jednego miejsca. Bliskość portu Tianjin zapewnia doskonałą logistykę zarówno dla przesyłek krajowych, jak i międzynarodowych.
Odp.: Powłoka Zn-Al-Mg ma właściwości samonaprawy; gdy cięta krawędź zostanie wystawiona na działanie wilgotnego powietrza, tworzy się gęsty film ochronny, który zapobiega korozji. Jednakże nie jest w stanie w pełni wytrzymać długotrwałego, bezpośredniego narażenia na silne rozpryski wody morskiej.
Odp.: Chociaż szyny prowadzące ze stali cynkowo-aluminiowo-magnezowej są odporne na mgłę solną i wilgoć, nie są w stanie wytrzymać długotrwałego, bezpośredniego mycia lub rozpylania wody morskiej. W przypadku projektów w strefach pływowych zalecamy zastosowanie grubszej powłoki i zwiększenie częstotliwości przeglądów.
Odp.: W normalnych warunkach malowanie nie jest konieczne, ponieważ cięta krawędź ma zdolność samonaprawy; jednakże w przypadku specjalnych projektów obejmujących strefy pływowe lub środowiska silnie korozyjne, w celu dodatkowej ochrony można zastosować farbę antykorozyjną.
Odp.: Specyfikacja powłoki musi odpowiadać warunkom operacyjnym projektu; grubsza powłoka niekoniecznie jest lepsza. W standardowych środowiskach śródlądowych zbyt gruba powłoka prowadzi do niepotrzebnych kosztów zakupu; zapewniamy zalecenia dotyczące odpowiednich specyfikacji powłok w oparciu o specyficzne środowisko projektu.
Odp.: Wysokiej jakości powłoki cynkowo-aluminiowo-magnezowe zapewniają doskonałą odporność na wysokie temperatury, dzięki czemu nadają się do stosowania w gorących, wietrznych i piaszczystych środowiskach pustynnych. W przypadku projektów narażonych na działanie silnego wiatru i nawiewu piasku zalecamy zwiększenie grubości powłoki, aby złagodzić zużycie ścierne.
Odp.: Wykrawanie CNC powoduje miejscowe uszkodzenie powłoki; jednakże na ciętych krawędziach tworzy się samonaprawiająca się warstwa pasywacyjna, która zapewnia nienaruszoną ogólną odporność na korozję. Jest to normalny wynik procesu produkcyjnego.
