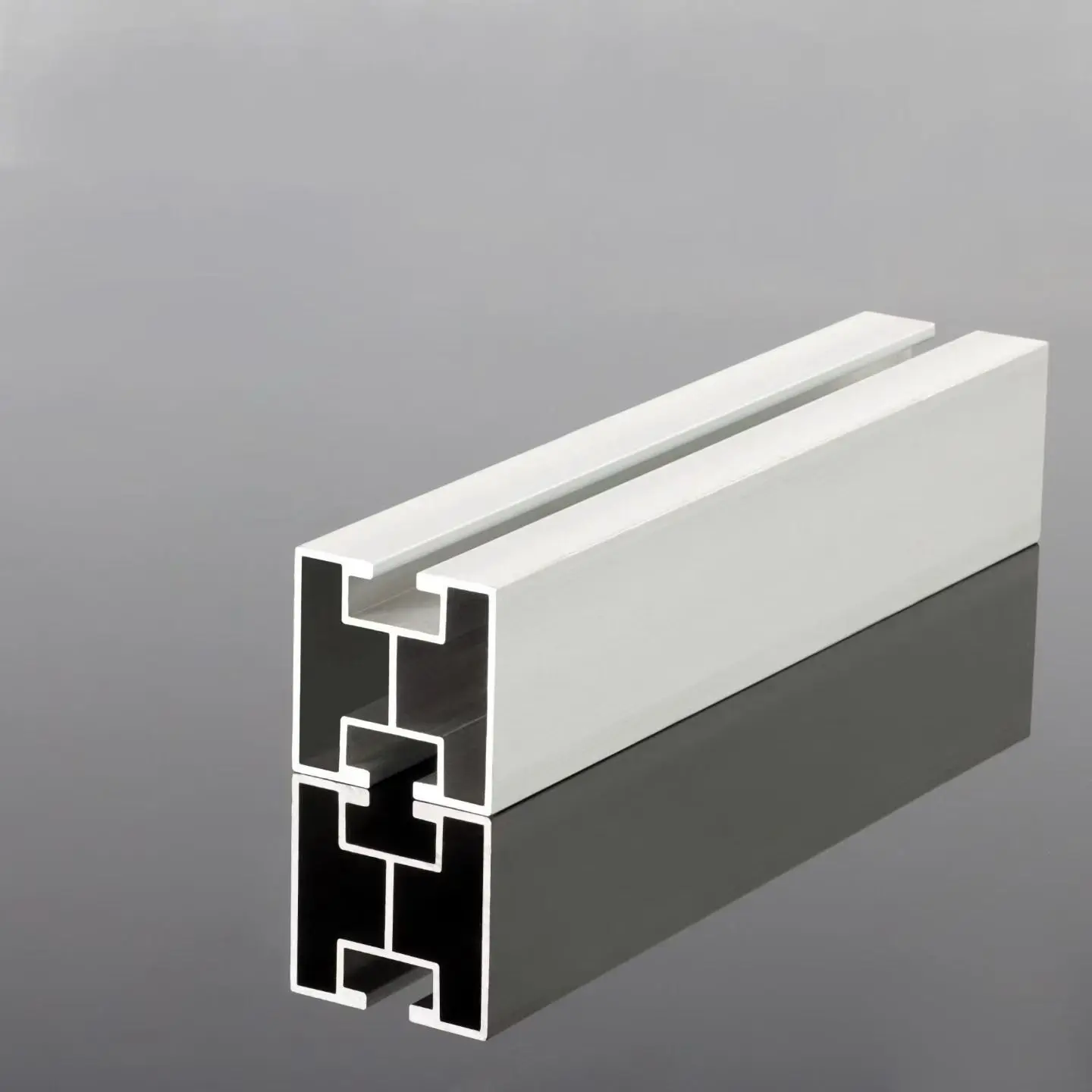

Szyny, które na planach wyglądają identycznie, mogą zachowywać się zupełnie inaczej po zainstalowaniu w szyku na nachylonej powierzchni: odstępy między płatwiami zwiększają się, a ścieżki obciążenia przesuwają się, powodując stopniowe wyginanie się lub wyginanie prostego profilu pomiędzy podporami. To odkształcenie często prowadzi z czasem do niewspółosiowości modułu i poluzowania zacisków; wzmocnione szyny prowadzące zostały zaprojektowane specjalnie w celu rozwiązania tego problemu. Guojian produkuje je przy użyciu zintegrowanego procesu formowania na zimno z ciągłymi żebrami wzdłużnymi, dzięki czemu wzmocnienie staje się integralną częścią samej stali.
Żebra służą jednemu celowi: zwiększeniu odporności profilu na zginanie i skręcanie bez podwajania ciężaru. Ponieważ szyny są formowane na zimno w jednym przejściu, żebra biegną nieprzerwanie na całej długości; brak spawów w punktach zbrojenia eliminuje obszary podatne na przedwczesne rdzewienie lub pękanie pod wpływem cyklicznego obciążenia wiatrem. Mówiąc najprościej, dodatkowa stal jest strategicznie umieszczona dokładnie tam, gdzie jest potrzebna, aby przeciwdziałać momentom zginającym.
Wybór materiału i powłoki opiera się na warunkach panujących w miejscu montażu, a nie na przyzwyczajeniu. Powłoki cynkowo-aluminiowo-magnezowe (ZAM) tworzą gęstą warstwę ochronną, która może migrować, aby pokryć przycięte krawędzie, dzięki czemu wzmocnione szyny prowadzące z powłoką ZAM są zalecanym wyborem w przypadku projektów przybrzeżnych, rybacko-słonecznych i płaskich pływów. Cynkowanie ogniowe pozostaje opłacalnym rozwiązaniem dla standardowych elektrowni śródlądowych, natomiast dla nabywców, którzy wolą później zastosować własną obróbkę powierzchni, dostępne są opcje „stal czarna” (niepowlekana).
Zintegrowany wzmocniony profil zapewnia większą nośność na kilogram. Dzięki temu projekty dachowe mogą zwiększyć wytrzymałość konstrukcyjną, jednocześnie utrzymując ciężar własny pod kontrolą – co jest bezpośrednią korzyścią, gdy marginesy obciążenia budynku są niewielkie.
ZAM do środowisk o wysokiej wilgotności lub mgły solnej, cynkowanie ogniowe dla standardowych elektrowni i stal czarna do projektów wymagających lokalnego powlekania. Wersja ZAM objęta jest 25-letnią gwarancją antykorozyjną, wersja ocynkowana ogniowo 15 lat, a sama konstrukcja 10-letnia gwarancja.
Cenowy przekrój wzmocnionej szyny prowadzącej umożliwia bezpośrednie umieszczenie śrub młoteczkowych; Pozycje komponentów można regulować przesuwając je wzdłuż szyny, co eliminuje potrzebę ponownego wiercenia. Pasujące zaciski i złącza pochodzą z naszych własnych linii produkcyjnych, co skutecznie eliminuje całego dostawcę z łańcucha instalacyjnego.
Wykrawanie, cięcie i spawanie są wykonywane we własnym zakresie zgodnie z rysunkami. Wzmocnione szyny są gotowe do natychmiastowego montażu po dostawie, co minimalizuje konieczność szlifowania, cięcia i poprawek zabezpieczających przed korozją na miejscu – co ma kluczowe znaczenie w przypadku oddalonych elektrowni górskich, gdzie każda zaoszczędzona roboczogodzina przekłada się na rzeczywiste oszczędności.
| Przedmiot | Specyfikacja |
|---|---|
| Tworzywo | Stal węglowa formowana na zimno |
| Struktura | Zintegrowana sekcja formowana na zimno + ciągłe zintegrowane żebra |
| Opcje powlekania | Cynk-Aluminium-Magnez (ZAM) / Cynkowanie ogniowe / Czarne wykończenie (niepowlekane) |
| Maksymalna grubość | 12 mm |
| Sekcja | Sekcja niestandardowa według rysunków klienta |
| Długość | Cięte na długość zgodnie z rysunkami |
| Zapięcie | Gniazdo kompatybilne ze śrubami T; własnej produkcji zaciski i złącza środkowe/końcowe |
| Gwarancja | Gwarancja antykorozyjna: 25 lat na ZAM, 15 lat na cynkowanie ogniowe; Gwarancja na konstrukcję: 10 lat |
| MOQ | 1 × pojemnik 20GP; zamówienia próbne do negocjacji |
| Czas realizacji | 7–15 dni roboczych po otrzymaniu wpłaty |
| Warunki handlowe | FOB/CFR/CIF |
Wzmocnione szyny prowadzące są przeznaczone do zastosowań, w których standardowe profile zbliżają się do granic nośności. Poniższe aplikacje obejmują najczęściej spotykane scenariusze obciążenia.
Pofałdowany teren prowadzi do nierównomiernego obciążenia wiatrem i śniegiem. Wzmocniony profil zapewnia, że układ pozostaje prosty na różnych rozpiętościach – dlatego zaciski pozostają bezpieczne nawet w drugim i trzecim roku eksploatacji.
Środowisko na wolnym powietrzu, znaczne wahania temperatury w ciągu dnia i wilgotne warunki gruntowe przyspieszają korozję. Powłoka ZAM wytrzymuje te obciążenia środowiskowe, podczas gdy wzmocniony profil wytrzymuje dodatkowe obciążenia związane z większymi rozpiętościami nad wodą lub uprawami.
Mgła solna stanowi ostateczny test dla szyn. W tym przypadku pogrubiony, wzmocniony profil jest odporny na napór wiatru, a powłoka ZAM opóźnia korozję od zewnątrz do wewnątrz; ponieważ oba wymagania są krytyczne, zalecamy określenie obu funkcji.
Systemy jednoosiowe i dwuosiowe poddają szyny powtarzalnym obciążeniom w ciągu dnia. Profile standardowe mają tendencję do odkształcania się w takich warunkach, natomiast profile wzmocnione są specjalnie zaprojektowane tak, aby wytrzymywały obciążenia cykliczne.
Elastyczne konstrukcje o dużej rozpiętości wymagają szyn, aby zachować swój kształt przy minimalnym podparciu. Sztywność konstrukcyjna – a nie tylko wytrzymałość – jest kluczowym czynnikiem zapewniającym, że moduły utrzymają zaprojektowany kąt pochylenia. Komercyjne i przemysłowe dachowe elektrownie słoneczne: Limity obciążenia dachu ograniczają ciężar własny, dlatego istotne jest maksymalizacja wytrzymałości na kilogram — dokładnie takiej, jaką zapewnia geometria żeber w długich, ciągłych seriach.
Układać na podwyższonych wspornikach w zadaszonym, wentylowanym miejscu; podczas przenoszenia należy stosować zabezpieczenie krawędzi, aby zapobiec zarysowaniu powłoki lub deformacji przekroju przed montażem.
Odgratuj wszystkie przycięte krawędzie i nałóż antykorozyjną powłokę zaprawkową. Rozmieść otwory tak, aby uniknąć żeber; nigdy nie szlifuj samego żebra — żebro jest źródłem siły, więc jego szlifowanie mija się z celem zakupu tej szyny.
Używaj wyłącznie prostych, nieuszkodzonych szyn; dokręcić elementy złączne standardowym momentem obrotowym i w razie potrzeby pozostawić szczeliny dylatacyjne na złączach. W przypadku projektów na terenach górskich, równinnych lub przybrzeżnych przed zamontowaniem wzmocnionych szyn prowadzących należy upewnić się, że fundament jest stabilny.
Okresowo sprawdzaj śruby, odkształcenia przekroju i stan powłoki; skrócić okresy między przeglądami w środowiskach narażonych na działanie mgły solnej. Podczas montażu wyposażenia dodatkowego nie przekraczać obciążeń projektowych i niezwłocznie naprawiać wszelkie uszkodzenia powłoki.
O: Niech zadecydują warunki miejsca. W przypadku projektów przybrzeżnych, rybacko-słonecznych lub na równinach pływowych polecamy ZAM — powłoka chroni krawędzie cięcia i jest odporna na korozję w komorze solnej, potwierdzona 25-letnią gwarancją antykorozyjną. W przypadku standardowych zakładów śródlądowych cynkowanie ogniowe zapewnia doskonałą opłacalność i 15-letnią gwarancję antykorozyjną.
O: Tak. Profile niestandardowe to standardowa część naszej działalności: formujemy na zimno według rysunków (do grubości 12 mm) oraz wykonujemy wykrawanie, cięcie i spawanie we własnym zakresie, dzięki czemu produkt jest gotowy do montażu w momencie dostawy.
Odp.: Oferujemy 25-letnią gwarancję antykorozyjną na wersje ZAM, 15 lat na wersje ocynkowane ogniowo i 10-letnią gwarancję konstrukcyjną na system mocowania.
Odp.: Kontener 20GP mieści stal systemu montażowego o mocy około 2 MW, podczas gdy kontener 40HQ mieści około 4–5 MW. Szyny są wiązane i zabezpieczone do transportu morskiego; Zamówienia próbne w małych partiach dla projektów początkowych mogą być negocjowane.
Odp.: Fabryka posiada certyfikaty ISO 9001, ISO 14001 i ISO 45001; dostępne są raporty z obliczeń konstrukcyjnych i raporty z testów stron trzecich. Prosimy o podanie rynku docelowego, abyśmy mogli potwierdzić wymaganą dokumentację.
