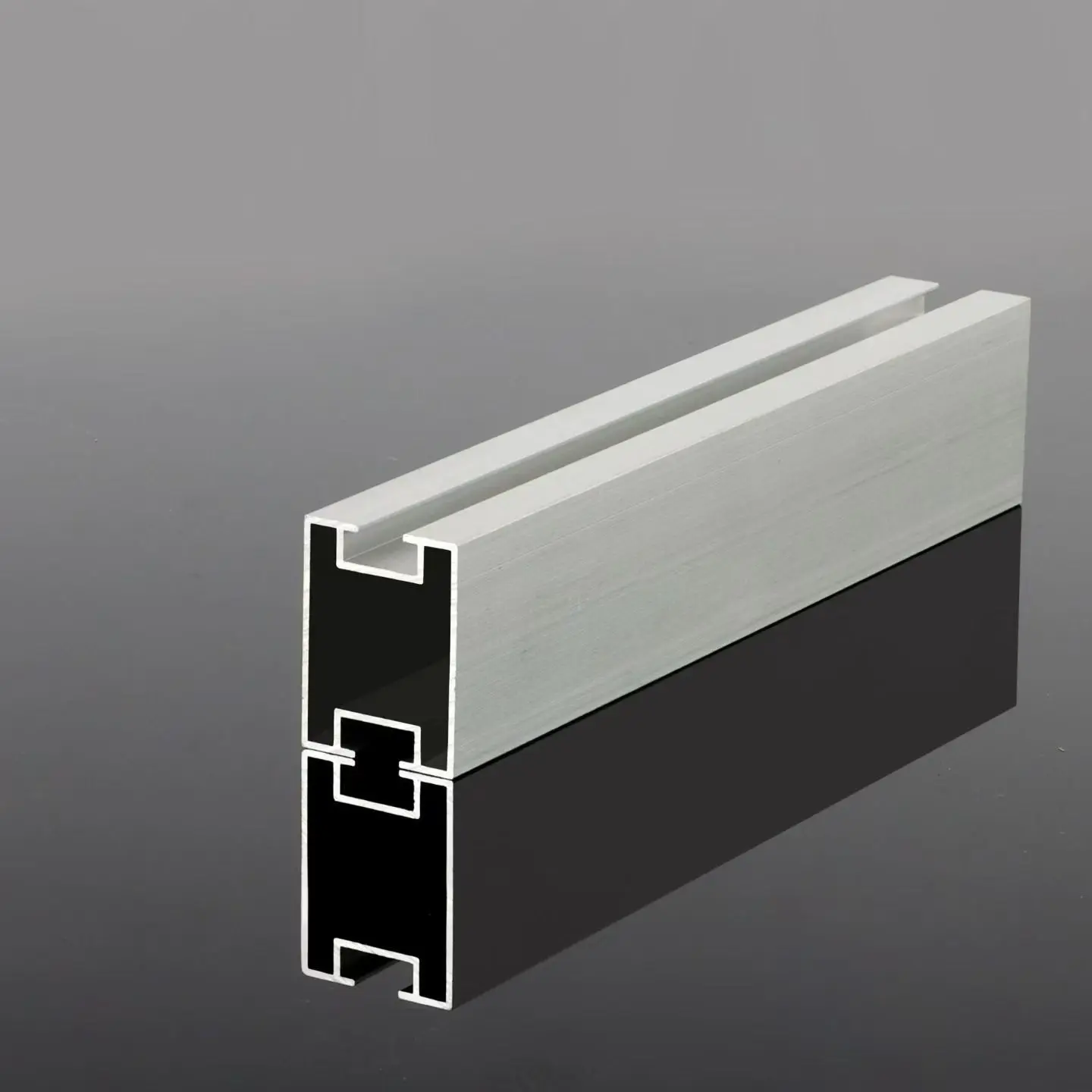

Szyna prowadząca bez żeber

Prowadnica bezżebrowa jest rodzajem szyny montażowej ze stali formowanej na zimno, o przekroju poprzecznym pozbawionym żeber usztywniających. W standardowych wzmocnionych szynach fotowoltaicznych ciągłe żebra biegnące wzdłuż profilu — utworzone w wyniku dodatkowych etapów wykrawania i gięcia na linii formowania rolkowego — zapewniają niezbędną sztywność zginania. Niewzmocnione szyny eliminują te procesy, dając prosty profil ceownika; chociaż zmniejsza to sztywność na zginanie, projekt nadaje się do projektów o umiarkowanym obciążeniu wiatrem i śniegiem oraz rozpiętościach, które zostały zweryfikowane konstrukcyjnie.

Jakie są zalety tej kolei?

Niższy koszt materiału na metr:

Dzięki pominięciu formowania żeber, na metr gotowej szyny zużywa się mniej taśmy stalowej. W przypadku projektów, w których ceny systemów montażowych zależą od tony, a dach ma wolną nośność, zapewnia to bezpośrednią oszczędność kosztów całej konstrukcji.

Mniej etapów produkcji, bardziej niezawodna dostawa:

Wyeliminowano wykrawanie żeber i późniejsze etapy wtórnego gięcia. Dzięki mniejszej liczbie przejść formujących cykl produkcyjny jest szybszy i bardziej przewidywalny, co ułatwia dotrzymanie terminów dostaw w przypadku małych partii i powtarzalnych zamówień.

Mniejsze obciążenie na dachu:

Zmniejszony ciężar własny zmniejsza ciężar własny przenoszony przez płatwie i panele dachowe. W przypadku dachów stalowych malowanych kolorowo o ograniczonej nośności, czynnik ten może decydować o wykonalności projektu systemu mocowania.

Kompatybilny ze standardowymi akcesoriami:

Prosty profil kanału bezżebrowej szyny prowadzącej mieści standardowe zaciski środkowe i końcowe PV; użytkownicy nie są zamknięci w zastrzeżonych akcesoriach, co pozwala na konkurencyjne zaopatrzenie.

W pełni ocynkowane z jasnymi warunkami gwarancji:

Taśma stalowa ocynkowana ogniowo zapewnia, że ​​cały przekrój poprzeczny – łącznie z przyciętymi końcami i otworami na miejscu – jest pokryty jednolitą, dobrze związaną warstwą cynku. Standardowa dostawa obejmuje 15-letnią gwarancję antykorozyjną; do stosowania w trudniejszych warunkach atmosferycznych, taśma stalowa cynkowo-aluminiowo-magnezowa (Zn-Al-Mg) jest dostępna z 25-letnią gwarancją.

Łatwe cięcie, wiercenie i obsługa na miejscu:

Lekki profil ułatwia pracownikom transport, przycinanie na odpowiednią długość i wiercenie we właściwym miejscu, skutecznie skracając czas montażu pokrycia dachowego w przypadku projektów rozproszonych.

Specyfikacje techniczne

Przedmiot	Specyfikacja
Produkt	Szyna prowadząca bez żeber — szyna montażowa PV ze stali formowanej na zimno
Sekcja	Zwykły ceownik (przekrój U), bez żeber usztywniających
Tworzywo	Taśma stalowa ocynkowana ogniowo
Tworzenie się	Formowane na zimno, bez żeber, przycięte na wymiar
Obróbka powierzchni	Ocynkowane ogniowo]; Taśma Zn-Al-Mg dostępna na zamówienie
Gwarancja antykorozyjna	15 lat (cynk ogniowy) / 25 lat (Zn-Al-Mg)
Wymiary przekroju	podaj nam rozpiętość i przypadek obciążenia, a my zarekomendujemy odpowiedni przekrój
Standardowe długości	Przycięte na wymiar do pakowania i transportu
Kompatybilność akcesoriów	Standardowe zaciski środkowe i końcowe PV
Drugi etap obróbki	Przycinanie na wymiar i wiercenie we własnym zakresie według rysunku
MOQ	1 × pojemnik 20GP; mniejsze zamówienia próbne do negocjacji
Czas realizacji	7–15 dni roboczych po otrzymaniu wpłaty
Warunki handlowe	FOB Tianjin Nowy Port / CFR / CIF
Zapłata	30% depozytu T/T, saldo z kopią B/L

Scenariusze zastosowań dla szyn

Dachy metalowe przemysłowe i komercyjne (C&I):

Dachy z blachy na rąbek stojący lub trapezowej często mają ograniczoną nośność; niższy ciężar własny tych bezżebrowych szyn prowadzących bezpośrednio zmniejsza obciążenie dachu. W połączeniu z metalowymi zaciskami dachowymi instalacja jest szybka, a koszt systemu regałowego niski, co czyni go standardowym wyborem w przypadku wrażliwych na koszty projektów dachowych C&I.

Małe elektrownie z balastowanym dachem płaskim:

W przypadku projektów dachów z betonu balastowego o małej i średniej mocy zainstalowanej i umiarkowanym obciążeniu wiatrem/śniegiem, funkcją szyny jest po prostu przenoszenie obciążeń pomiędzy punktami podparcia — zwykły (niezbrojony) profil ceownika jest w zupełności wystarczający.

Małe i średnie rośliny naziemne:

Nadaje się do projektów o mocy poniżej 10 MW na równinach o niskim obciążeniu śniegiem i wiatrem; w tych projektach „z parytetem sieci” podstawą projektu jest efektywność kosztowa systemu regałów (obliczona na podstawie tonażu).

Fotowoltaika do budynków mieszkalnych:

Wiejskie dachy i małe budynki fabryczne; przy mniejszej liczbie modułów i krótszych rozpiętościach niewzmocniony profil zapewnia najlepszy stosunek ceny do wydajności.

Lekkie wiaty fotowoltaiczne:

Nadaje się do prostych wiat samochodowych o niskim obciążeniu. Prowadnica bezżebrowa nie nadaje się do dachów wiat garażowych o dużych rozpiętościach i dużych obciążeniach – tego typu konstrukcje wymagają głębszych, wzmocnionych profili, dla których proponujemy alternatywny projekt.

Środki ostrożności dotyczące instalacji i użytkowania

1. Wypoziomuj i wyrównaj przed zamocowaniem:

Szyny muszą być wypoziomowane i utrzymywane w linii prostej. Jeśli rząd jest źle wyrównany, moduły odziedziczą ten błąd, tworząc skupione naprężenia w zespole, które ostatecznie objawiają się długoterminową deformacją.

2. Postępuj zgodnie ze specyfikacjami regałów dotyczącymi momentu obrotowego zacisków i śrub:

Nadmierny moment obrotowy może zmiażdżyć i odkształcić cienkościenne szyny, natomiast niewystarczający moment obrotowy prowadzi do stopniowego luzowania podczas cykli termicznych. Dokręcenie do wartości określonych w projekcie zapobiega obu problemom.

3. Pozostaw szczeliny dylatacyjne na złączach:

Szyny rozszerzają się i kurczą pod wpływem zmian temperatury; pozostawienie szczelin na łączeniach zapobiega wyboczeniu lub deformacji profili na skutek wahań sezonowych.

4. Zamontuj uszczelki izolacyjne pomiędzy relingiem a metalowymi panelami dachowymi:

Bezpośredni kontakt ocynkowanych szyn z powlekanymi blachami stalowymi może powodować korozję elektrochemiczną; uszczelka izolacyjna przerywa tę parę galwaniczną.

5. Używaj wyłącznie elementów złącznych ocynkowanych ogniowo lub ze stali nierdzewnej:

Mieszanie metali na złączach tworzy parę galwaniczną, w której element o mniejszej powierzchni koroduje jako pierwszy. Materiały złączne muszą być kompatybilne z powłoką szyny.

6. Nie stawaj na środku poręczy:

Środkowa część szyny prowadzącej bez żeber ma najniższą sztywność konstrukcyjną. Jeśli podczas pracy nie można uniknąć nadepnięcia na poręcz, należy stanąć bezpośrednio nad punktem podparcia. W przypadku projektów wymagających częstego dostępu do dachu w celu konserwacji, prosimy o informację z wyprzedzeniem, abyśmy mogli zalecić głębszy profil.

Często zadawane pytania

P1: Jak ustalić, czy mój projekt jest wystarczająco „lekki”, aby można było skorzystać z tej szyny?

Odpowiedź: Najpierw oceń warunki lokalizacji, a nie tylko katalog. Bezżebrowa szyna prowadząca nadaje się do stosowania na dachach przemysłowych/handlowych z kolorowej stali, małych dachach płaskich balastowanych, dachach mieszkalnych i instalacjach naziemnych (do ~10 MW) na obszarach o umiarkowanym obciążeniu wiatrem i śniegiem. Jeśli projekt znajduje się w strefie dużego obciążenia śniegiem lub tajfunu lub obejmuje długie, niepodparte przęsła, właściwym wyborem będzie wzmocniona szyna lub grubszy profil.

P2: Czy szynę można dziurkować na zamówienie lub przycinać na określone długości? Czy można go kupić osobno?

Odp.: Tak, obsługujemy niestandardowe cięcie i wykrawanie, a szyny można kupić osobno bez pełnego systemu montażu fotowoltaicznego. Specyfikacje standardowe są przechowywane w magazynie, natomiast specyfikacje niestandardowe są produkowane zgodnie z parametrami rysunku projektowego.

P3: Jaka jest gwarantowana żywotność antykorozyjna?

Odp.: Szyny ocynkowane ogniowo objęte są 15-letnią gwarancją antykorozyjną; opcja Cynkowo-Aluminiowo-Magnezowa (Zn-Al-Mg) oferuje 25-letnią gwarancję i jest zalecana do stosowania na obszarach przybrzeżnych lub w innych trudnych warunkach atmosferycznych. Obie opcje gwarancji obejmują wydajność powłoki w normalnych warunkach pracy fotowoltaiki na zewnątrz.

P4: Czy możesz pomóc w obliczeniach rozpiętości i obciążenia?

Odpowiedź: Tak i zdecydowanie zalecamy wykonanie tych obliczeń dla niewzmocnionych profili. Prosimy o podanie układu modułu, projektowego obciążenia wiatrem i śniegiem oraz planowanego rozstawu szyn; nasz zespół techniczny zweryfikuje odpowiednią rozpiętość i profil – a jeśli niewzmocnione szyny będą nieodpowiednie dla danej lokalizacji, poinformujemy Cię bezpośrednio.

P5: Jakie są najważniejsze kwestie dotyczące instalacji na miejscu?

Odp.: Kluczowe są cztery punkty: wypoziomuj i wyrównaj każdy rząd szyn przed ich zamocowaniem; dokręcić zaciski momentem określonym w projekcie, zamiast polegać na wyczuciu; pozostawić szczeliny dylatacyjne w punktach połączeń; i ściśle unikaj stania na środku niewzmocnionych szyn, ponieważ obszar w połowie rozpiętości ma najniższą sztywność. Do każdego zamówienia dołączona jest instrukcja montażu i obsługi, a nasz zespół techniczny jest do dyspozycji, aby odpowiedzieć na pytania podczas całego procesu instalacji.
