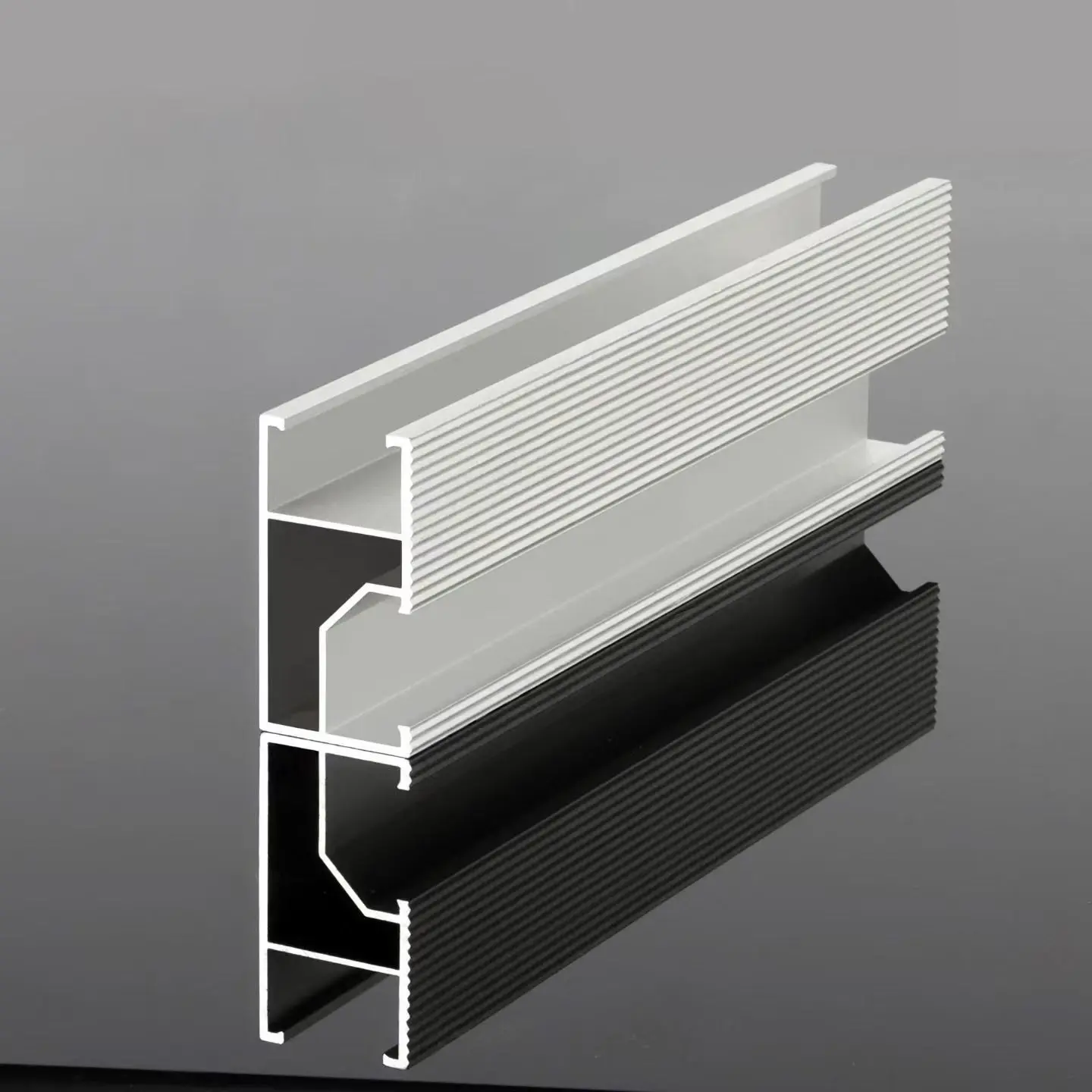

Niestandardowa szyna prowadząca

Projektujemy niestandardowe, niestandardowe profile prowadnic w oparciu o konkretną geometrię dachu, zamiast wybierać je ze standardowej listy inwentarzowej. Wymagane profile formujemy na walcach przy użyciu stali S350GD o wysokiej wytrzymałości, zawierającej standardowe rowki teowe, które pozostają kompatybilne z dostępnymi na rynku zaciskami środkowymi, zaciskami końcowymi i nakrętkami przesuwnymi; są one dostarczane z powłoką cynkowaną ogniowo lub Zn-Al-Mg. Projektowanie profili, formowanie na rolkach, wykrawanie i cięcie na wymiar wykonujemy w naszej własnej fabryce w Tianjin w Chinach.

Obowiązujące typy dachów

Dachy metalowe trapezowe i na rąbek stojący o unikalnych geometriach:

Typowe scenariusze obejmują niekonwencjonalne profile trapezowe lub profile na rąbek stojący oraz wysokości żeber przekraczające standardowe zakresy, gdzie podstawy standardowych szyn C/U kolidowałyby z żebrami dachowymi, uniemożliwiając ich osadzenie na płasko.

Dachy zakrzywione, łukowe lub schodkowe:

Na dachach ze zmianami krzywizny lub elewacji standardowe szyny o stałych profilach albo pozostawiają szczeliny, albo powodują skręcenie ram modułów. Niestandardowe profile niestandardowej prowadnicy pozwalają na umieszczenie każdego punktu montażowego na dokładnie wymaganej wysokości.

Układy o ograniczonej przestrzeni:

Sytuacje związane z niskimi wysokościami montażu, penetracją wyposażenia dachowego lub modułami ustawionymi pod specjalnym kątem nachylenia. Niestandardowe profile szyn mogą być płytkie lub ukształtowane tak, aby omijać przeszkody, co eliminuje potrzebę przeprojektowywania całego układu, aby pomieścić standardowy profil.

Modernizacja PV istniejących obiektów przemysłowych:

Tam, gdzie istniejące płatwie są nieruchome i nieruchome, profile niestandardowej szyny prowadzącej zaprojektowane tak, aby pasowały do ​​istniejącego rozstawu płatwi, umożliwiają montaż nowego układu bezpośrednio na oryginalnej konstrukcji bez cięcia i wzmacniania.

Podstawowe zalety i leżące u ich podstaw powody

Profile dopasowane do dachu, oszczędzające czas pracy:

Profile są projektowane specjalnie pod kątem kształtu żeber dachu, położenia płatwi i kątów modułów. W momencie dostawy szyny są gotowymi do montażu komponentami, a nie rozwiązaniami kompromisowymi. Przekłada się to na znaczne oszczędności w pracy na miejscu — eliminując potrzebę cięcia, szlifowania lub podkładek na dachu i drastycznie ograniczając nieoczekiwane przestoje w pracy.

Wyższa wydajność konstrukcyjna przy tej samej ilości stali:

Przekrój niestandardowej szyny prowadzącej pozwala na umieszczenie materiału dokładnie tam, gdzie działa moment zginający; przy tej samej masie zapewnia większy moment bezwładności niż profile standardowe. Gdy obciążenie dachu jest ograniczeniem, tę samą logikę można zastosować w odwrotnej kolejności: przekrój można zmniejszyć, aby kontrolować obciążenie własne starzejących się dachów.

Standardowe rowki teowe utrzymywane na powierzchni mocowania:

Niezależnie od profilu zewnętrznego, powierzchnia mocowania zachowuje standardowe rowki teowe. Dostępne w handlu zaciski środkowe, zaciski końcowe i nakrętki przesuwne można stosować w zwykły sposób, a reszta zestawienia materiałów pozostaje niezmieniona. Twoje istniejące narzędzia instalacyjne i zapasy zacisków pozostają przydatne.

Formowanie w jednym przejściu i stabilne zasilanie:

Sekcja jest formowana poprzez ciągłe walcowanie z taśmy stalowej w jednym przejściu, co zapewnia stałą prostoliniowość i powtarzalność w poszczególnych partiach — dziesiąty pojemnik będzie odpowiadał zatwierdzonej próbce.

Opcje powłok w zależności od żywotności:

Niestandardowe szyny prowadzące dostępne są zarówno w wersji cynkowanej ogniowo (Z275), jak i cynkowo-aluminiowo-magnezowej (ZAM80–150). Cynk-Aluminium-Magnez oferuje zdolność samonaprawy na krawędziach ciętych i doskonałą odporność na mgłę solną w porównaniu do konwencjonalnego cynkowania; dlatego zalecamy go do obszarów przybrzeżnych i obiektów przemysłowych o dużej wilgotności. Gwarancja odporności na korozję wynosi 15 lat w przypadku cynkowania ogniowego i 25 lat w przypadku cynku, aluminium i magnezu.

Specyfikacje produktu

Przedmiot	Specyfikacja referencyjna	Notatka
Tworzywo	Stal formowana na zimno S350GD / S450GD	Taśma stalowa o wysokiej wytrzymałości, walcowana
Powłoka	Cynkowane ogniowo Z275 lub Zn-Al-Mg ZAM80–150	Wybierane według projektu
Grubość	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm typowe dla profili gładkich
Wysokość przekroju	40 / 45 / 50 / 60 / 80 mm	Sekcje niestandardowe do zaprojektowania
Szerokość kołnierza	30/35/40 mm	Dopasowane do zacisków modułowych
Szczelina	Rowek T lub otwarty	Do standardowych nakrętek ślizgowych
Długość	3 / 4 / 6 m, przycięte na długość	Zoptymalizowany do transportu i cięcia
Masa jednostkowa	Około. 1,2–3,5 kg/m	Zależy od przekroju i grubości
Kompatybilne moduły	Typowe moduły c-Si, 500–700 W	Krajobraz lub portret
Maks. rozpiętość wsparcia	1,0–1,5 m	Z zastrzeżeniem obliczeń konstrukcyjnych; gładkie sekcje niżej
MOQ	1 × pojemnik 20GP; mniejsze zamówienia próbne do negocjacji	—
Czas realizacji	7–15 dni roboczych po otrzymaniu wpłaty	—
Warunki handlowe	FOB/CFR/CIF	—

Środki ostrożności dotyczące instalacji i użytkowania

Ścieżki obciążenia są określone przez konkretny przekrój zaprojektowany dla projektu; dlatego też protokoły instalacyjne dla tych niestandardowych szyn prowadzących są bardziej rygorystyczne niż dla standardowych szyn. Od każdej ekipy instalacyjnej wymagamy przestrzegania następujących pięciu punktów:

1. Nie odwracaj orientacji szczeliny w stosunku do kierunku montażu – nieprawidłowe ustawienie zmienia przekrój nośny i zmniejsza nośność.

2. Dokręcić śruby ściśle zgodnie z obliczeniowym momentem obrotowym; nadmierny moment obrotowy na cienkościennych obszarach profilu niestandardowego może spowodować miejscowe zmiażdżenie.

3. Do łączenia szyn należy stosować niestandardowe złącza zaprojektowane dla tej konkretnej sekcji; standardowe łączniki szynowe są niekompatybilne z tą geometrią.

4. Zamontować uszczelki izolacyjne w punktach styku różnych metali, aby zapobiec korozji elektrochemicznej; upewnić się, że łączniki są kompatybilne z powłoką (ocynkowana ogniowo lub cynkowo-aluminiowo-magnezowa).

5. Nie stawaj na cienkościennych odcinkach znajdujących się w połowie rozpiętości szyn; skoncentrowane obciążenia pochodzące od ruchu pieszego mogą powodować deformacje.

Produkcja i kontrola jakości

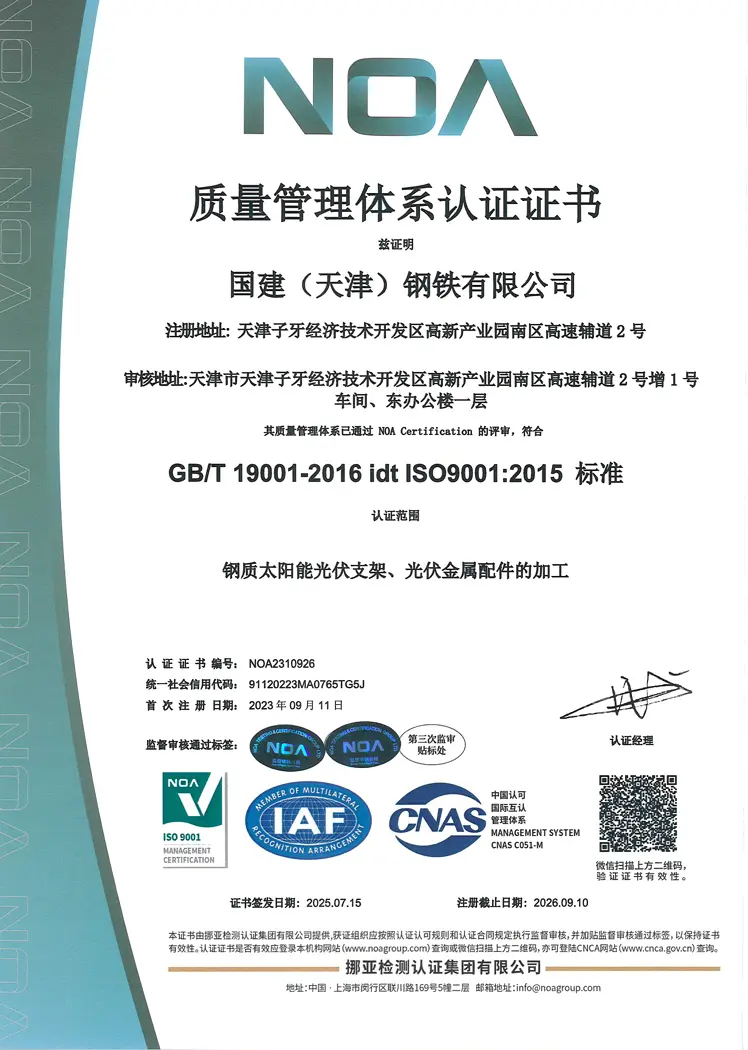

Nasza firma realizuje trzyetapowy proces kontroli jakości: kontrola przychodzących taśm stalowych i materiałów powłokowych (sprawdzanie gatunku, grubości i masy powłoki); pomiar liniowy wymiarów przekroju poprzecznego i prostoliniowości podczas walcowania; oraz końcowa kontrola precyzji przekroju poprzecznego, prostoliniowości i stanu powierzchni przed zapakowaniem każdej partii. Nasze systemy zarządzania jakością i środowiskiem posiadają certyfikaty ISO 9001, ISO 14001 i ISO 45001; zakres certyfikacji obejmuje stalowe konstrukcje montażowe PV oraz metalowe akcesoria PV.

Często zadawane pytania (FAQ)

P1: Jakich informacji potrzebujesz od nas, aby przedstawić wycenę szyn o niestandardowym profilu?

Odp.: Wymagamy rysunków dachówki lub płatwi (lub zwymiarowanego szkicu przekroju), wymiarów i układu modułów oraz planowanej rozpiętości podpór. Na tej podstawie przed przedstawieniem wyceny potwierdzimy przekrój, specyfikacje powłoki i masę jednostkową. Próbki lub przekroje pierwszego artykułu można wyprodukować przed produkcją masową.

P2: Czy jesteś producentem lub firmą handlową?

Odp .: Jesteśmy producentem. Formowanie na rolkach, wykrawanie, cięcie na wymiar i zarządzanie powłokami wykonujemy w naszym własnym zakładzie produkcyjnym w Tianjin w Chinach. Zapraszamy do zapoznania się z dokumentacją i certyfikatami naszej fabryki.

P3: Jak wybrać pomiędzy powłokami cynkowanymi ogniowo i cynkowo-aluminiowo-magnezowymi?

Odp.: W przypadku większości zastosowań na dachach śródlądowych wystarczające jest cynkowanie ogniowe (Z275). W środowiskach przybrzeżnych, o dużej wilgotności lub korozyjnych w przemyśle zalecamy cynk, aluminium i magnez, ponieważ zapewnia doskonałą ochronę krawędzi cięcia i odporność na mgłę solną. Warunki gwarancji różnią się odpowiednio: 15 lat dla cynku ogniowego i 25 lat dla cynku, aluminium i magnezu.

P4: Czy w przypadku profili niestandardowych wymagane jest zamówienie pełnego kontenera?

Odp.: Standardowa minimalna ilość zamówienia to jeden kontener 20GP. W przypadku pierwszych zamówień próbnych lub partii próbnych nowych profili możemy przyjąć mniejsze ilości; wystarczy podać rysunek profilu i całkowitą długość, a my odpowiednio wycenimy.

P5: Czy ta szyna jest kompatybilna ze standardowymi zaciskami i elementami złącznymi?

Odp.: To zależy od specyfikacji profilu niestandardowej szyny prowadzącej. Standardowo modyfikowane profile są kompatybilne z powszechnie dostępnymi na rynku obejmami i łącznikami ze stali nierdzewnej; do profili specjalnych zapewniamy pasujące zaciski i łączniki, zapewniające kompatybilność podczas montażu na miejscu.
