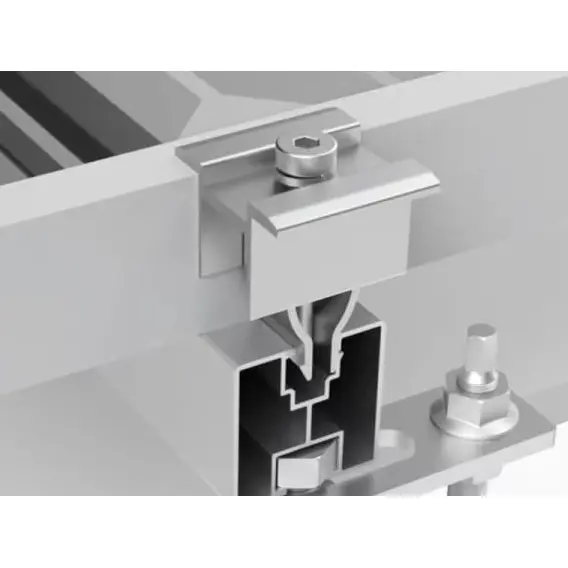

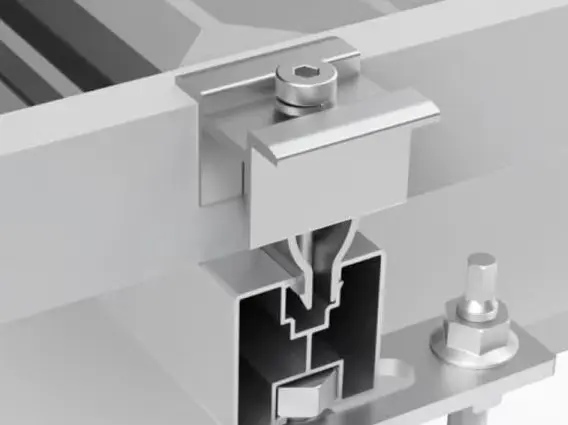

Złączka dociskowa do montażu solarnego

Złączki zaciskowe do montażu solarnego dostarczane przez Guojian nadają się do ram fotowoltaicznych o średnicy od 30 mm do 55 mm i są doskonale kompatybilne z szynami prowadzącymi ze stali typu C, typu Z, typu U i cynkowo-aluminiowo-magnezowymi produkowanymi przez naszą fabrykę. Powierzchnia jest anodowana, co zapewnia doskonałą odporność na korozję i nadaje się do różnych scenariuszy zastosowań, takich jak elektrownie naziemne, rozproszone systemy dachowe i uzupełniające projekty fotowoltaiczne w rolnictwie.

Podstawowe zalety produktu

1. Zintegrowane rozwiązanie OEM ze specyfikacjami idealnie dopasowanymi do komponentów

2. Jednoczęściowa, wytłaczana konstrukcja ze stopu aluminium 6005-T5 zapewniająca wysoką wytrzymałość konstrukcyjną

3. Odporne na warunki atmosferyczne podkładki amortyzujące z EPDM chroniące ramy modułów

4. Szeroki zakres mocowania kompatybilny ze wszystkimi typami modułów PV

5. Anodowane wykończenie zapewniające długotrwałą odporność na korozję i trwałość na zewnątrz

6. Zawiera elementy mocujące ze stali nierdzewnej 304 zapobiegające poluzowaniu, aby zapobiec rdzy i zatarciom

7. Produkowane masowo na zautomatyzowanych liniach, zapewniające stabilne dostawy dla projektów o dużej skali

Scenariusze zastosowań

1. Naziemne elektrownie fotowoltaiczne w skali użytkowej

Wielkoskalowe bazy fotowoltaiczne klasy megawatowej na równinach, obszarach górskich lub pustyniach; w połączeniu z szynami ceowymi ocynkowanymi ogniowo lub pokrytymi Zn-Al-Mg; wykorzystuje zaciski środkowe i zaciski końcowe do bezpiecznego montażu układu z doskonałą odpornością na wiatr, śnieg i obciążenie.

2. Fotowoltaika na dachach komercyjnych i przemysłowych (C&I).

Złączka dociskowa do montażu słonecznego jest rzutowana na kolorowe dachówki stalowe lub płaskie dachy betonowe; lekkie aluminiowe zaciski zmniejszają całkowite obciążenie dachu; kompatybilny z różnymi układami tablic; łatwy montaż bez pogarszania wodoodporności dachu.

3. Eko-uzupełniające projekty PV

Stacje fotowoltaiczne, fotowoltaiczne dla rybołówstwa, pasterskie i fotowoltaiczne na polach solnych; Szyny Zn-Al-Mg w połączeniu z odpornymi na korozję aluminiowymi zaciskami wytrzymują gleby słono-alkaliczne i środowiska o dużej wilgotności (np. nad stawami rybnymi).

4. Wiaty fotowoltaiczne i inteligentne szklarnie

Wiaty fotowoltaiczne o konstrukcji stalowej i szklarnie rolnicze PV; kompatybilny z uchwytami z możliwością regulacji nachylenia i śledzenia; elastyczne wykorzystanie długich i krótkich zacisków do regulacji rozstawu modułów.

5. Zagraniczne projekty fotowoltaiczne

Projekty mieszkaniowe i fotowoltaiczne C&I w Azji Południowo-Wschodniej, Europie i Afryce; Dostępne instrukcje instalacji w języku angielskim; specyfikacje odporności na korozję dostosowane do klimatu deszczowego lub przybrzeżnego; kompletne zestawy systemów montażowych dostępne na eksport.

Wskazówki dotyczące instalacji i użytkowania

1. Ścisłe przestrzeganie specyfikacji momentu obrotowego

Moment obrotowy < 18 N·m: Niewystarczająca siła mocowania; moduły mogą się ślizgać lub generować hałas podczas silnego wiatru. Moment obrotowy > 25 N·m: Nadmierny nacisk odkształca ramę modułu, powodując mikropęknięcia w szkle i w konsekwencji pogorszenie mocy wyjściowej.

2. Nie pomijaj podkładek amortyzujących EPDM

Bezpośredni kontakt metalu z metalem bez podkładki rysuje anodowaną ramę i powoduje korozję elektrochemiczną; Długotrwała infiltracja wody deszczowej prowadzi do rdzewienia i uszkodzeń ramy.

3. Nie mieszaj elementów złącznych z różnych materiałów

Zacisków aluminiowych nie można łączyć ze śrubami ze stali węglowej; kontakt aluminium z żelazem w obecności wody deszczowej powoduje korozję elektrochemiczną, prowadzącą w krótkim czasie do zatarcia lub uszkodzenia elementów złącznych.

4. Nie tnij ani nie szlifuj korpusów zacisków na miejscu

Szlifowanie uszkadza antykorozyjną warstwę anodowaną, powodując szybką rdzę ciętych krawędzi; jeśli konieczna jest regulacja rozmiaru, należy wcześniej zamówić w fabryce niestandardowe, niestandardowe części.

5. Zgodność grubości ramy modułu

Ściśle unikaj stosowania zacisków o wąskim uchwycie w przypadku zbyt grubych ram; tworzy to szczelinę pomiędzy zaciskiem a ramą, koncentrując naprężenia i prawdopodobnie zgniatając moduł.

6. Instalacja w niskich temperaturach lub wilgotnej pogodzie

Instalacja nie jest zalecana. Montaż solarny Złączka wciskana, gdy temperatura spada poniżej 0°C; niskie temperatury utwardzają podkładkę EPDM, zmniejszając skuteczność amortyzacji i ryzykując uszkodzenie ramy modułu. Przed montażem po deszczu należy upewnić się, że dachówki i szyny montażowe są suche.

7. Przegląd i konserwacja poinstalacyjna

Przeprowadzaj rutynowe inspekcje co sześć miesięcy; przeprowadzać ponowną inspekcję co trzy miesiące w przypadku projektów przybrzeżnych lub rybacko-słonecznych. Wykonuj kompleksowe kontrole dokręcenia śrub i starzenia klocków po tajfunach lub silnych śnieżycach.

8. Wymagania dotyczące przechowywania i ochrony

Przechowywać zdemontowane zaciski w suchym magazynie, w zamkniętych, odpornych na wilgoć kartonach; unikać narażenia na bezpośrednie działanie promieni słonecznych lub deszczu, aby zapobiec przedwczesnemu starzeniu się i uszkodzeniu gumowych podkładek.
