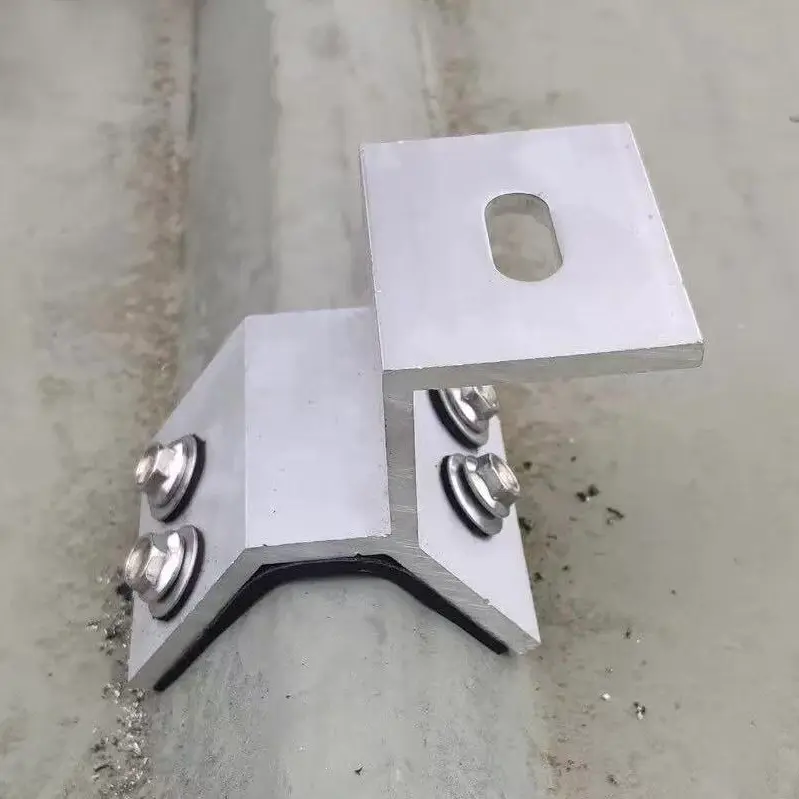

Zacisk dachowy

Zaciski dachowe dostarczane przez Guojian Factory nadają się do różnych typów dachów metalowych, takich jak ukryte panele stałe (Jiachi), płyty faliste i systemy ze szwem zakładkowym. W połączeniu z dostarczonymi przez naszą fabrykę szynami prowadzącymi w kształcie litery C, umożliwiają bezpieczne mocowanie modułów fotowoltaicznych. Zaciski wyposażone są w zintegrowane zęby antypoślizgowe oraz gumowe podkładki odbojowe, które skutecznie zapobiegają zarysowaniom powierzchni kolorowych blach stalowych i utrzymują stabilność nawet przy silnym wietrze do 60 metrów na sekundę, bez poślizgu. Dzięki naszej niezależnej linii produkcyjnej do tłoczenia okuć, stale realizujemy rozproszone projekty fotowoltaiczne dla obiektów przemysłowych/handlowych i parków logistycznych, znacznie obniżając koszty montażu renowacji dachów i skutecznie zmniejszając ryzyko konserwacyjne spowodowane wyciekiem wody w przyszłości.

Proces produkcyjny

1. Wybór i testowanie surowców

Wykorzystuje kęsy aluminium pierwotnego GB 6005-T5. Kontrole przychodzące sprawdzają wytrzymałość na rozciąganie, granicę plastyczności i skład stopu Al-Mg-Si; aluminium pochodzące z recyklingu lub zanieczyszczone jest surowo odrzucane. Podstawowa odporność na korozję w mgle solnej jest sprawdzana punktowo, a materiały niezgodne z wymaganiami są natychmiast zwracane.

2. Zintegrowane wytłaczanie w wysokiej temperaturze

Kęsy są wytłaczane w stałej temperaturze 520°C, tworząc korpus zacisku, pazury chwytające i podstawę śruby w jednym kawałku. Ta bezszwowa, pozbawiona spoin konstrukcja zapewnia równomierny rozkład obciążenia i eliminuje ryzyko uszkodzenia konstrukcji w punktach spawania.

3. Precyzyjne frezowanie zębów przekładni CNC

W pełni zautomatyzowany sprzęt CNC frezuje antypoślizgową teksturę z wzorem rombu na wewnętrznej powierzchni chwytającej. Znormalizowana głębokość i podziałka zębów maksymalizują tarcie o panel dachowy, zapobiegając bocznemu poślizgowi podczas silnego wiatru.

4. Anodowana obróbka antykorozyjna

Wytłaczane zaciski poddawane są anodowaniu w celu utworzenia gęstej ochronnej warstwy tlenku o grubości 12 μm, która chroni przed powietrzem, deszczem i mgłą solną. Warstwa tlenku integruje się z aluminium, zapewniając długotrwałą odporność na korozję nawet na krawędziach ciętych.

5. Zintegrowana podkładka buforowa

Zawiera podkładkę gumową EPDM (odporną na temperaturę od -40°C do 120°C i odporną na promieniowanie UV). Uformowany tak, aby precyzyjnie przylegał do powierzchni styku zacisku, amortyzuje nacisk montażowy i zapobiega zarysowaniu farby przez stop aluminium na kolorowych płytkach stalowych lub panelach Al-Mg-Mn.

Wskazówki dotyczące instalacji i użytkowania

1. Weryfikacja profilu przed instalacją

Przed montażem dokładnie zmierz wysokość żeber kolorowej płytki stalowej, rozstaw żeber i szerokość szwu, aby wybrać właściwy model zacisku.

2. Standardowy moment dokręcania

Dokręcić śruby standardowym momentem obrotowym 20–30 N·m za pomocą klucza dynamometrycznego.

3. Środowisko instalacji

Zaplanuj instalację na suche, słoneczne dni; Upewnij się, że powierzchnie dachowe są wolne od stojącej wody, oleju i kurzu.

4. Specyfikacje układu opartego na obciążeniu

Zwiększ gęstość punktów montażowych zacisków w przypadku dachów o nachyleniu większym niż 20° lub na obszarach przybrzeżnych narażonych na duże obciążenie wiatrem.

5. Zakaz nieautoryzowanej modyfikacji podzespołów

Szlifowanie lub cięcie anodowanej powierzchni zacisków ze stopu aluminium na miejscu jest zabronione; wszelkie powierzchnie cięcia należy ponownie pokryć środkiem antykorozyjnym.

6. Wymagania dotyczące kontroli poinstalacyjnej

Kontrole są wymagane co sześć miesięcy po przekazaniu projektu i skupiają się na dokręceniu śrub i stanie podkładek gumowych.

Obszary zastosowań

1. Wielkoskalowe obiekty logistyczno-magazynowe

2. Parki przemysłowe i zakłady produkcyjne

3. Budynki o wysokim standardzie z pokryciem na rąbek stojący Al-Mg-Mn

4. Przybrzeżne parki przemysłowe i strefy zakładów chemicznych

5. Zagraniczne projekty fotowoltaiczne z zakresu metalowych dachów

Kluczowe obawy klientów

1. Czy muszę przechowywać wiele typów zacisków dachowych, ponieważ różne fabryki używają profili z blachy stalowej o niezgodnych kolorach?

Zaciski dostępne na rynku ogólnym często mają słabą kompatybilność profili, co prowadzi do luźnych uchwytów lub zarysowań powierzchni. Oferujemy trzy główne serie — zaciski Jiaochi (470/760/820), zaciski ze szwem stojącym Al-Mg-Mn i zaciski do blachy trapezowej — i możemy tworzyć niestandardowe formy w oparciu o określone wysokości i podziałki fałd, zapewniając ujednolicone rozwiązanie dostaw dla całego projektu.

2. Jak radzimy sobie z rdzewieniem i poślizgiem zacisków w strefach przybrzeżnych lub chemicznych, w których występuje silna mgła solna?

Standardowe ocynkowane zaciski często rdzewieją i pękają w ciągu trzech lat, a zmieszanie aluminium z żelazem powoduje korozję elektrochemiczną. Nasze zaciski mają korpus ze stopu aluminium 6005-T5 z anodowanym wykończeniem i elementy złączne ze stali nierdzewnej 304; po 1000 godzinach testów w neutralnej mgle solnej nie wykazują plam rdzy, co zapewnia stabilną pracę w wysoce korozyjnych środowiskach przybrzeżnych i chemicznych.

3. Czy na obszarach narażonych na tajfuny zaciski poluzują się lub spowodują odłączenie panelu fotowoltaicznego?

Zaciski posiadają pogrubione pazury chwytające z antypoślizgowymi ząbkami, co zapewnia idealne dopasowanie do pofałdowań; Niezależne badania laboratoryjne potwierdzają odporność na ciśnienie wiatru do 1,5 kPa. W połączeniu z samozabezpieczającymi się nakrętkami zapobiegającymi poluzowaniu, śruby pozostają bezpieczne pomimo rozszerzalności i kurczenia termicznego, a system został z powodzeniem wdrożony w wielu projektach przybrzeżnych narażonych na tajfuny bez żadnych incydentów poślizgu.
