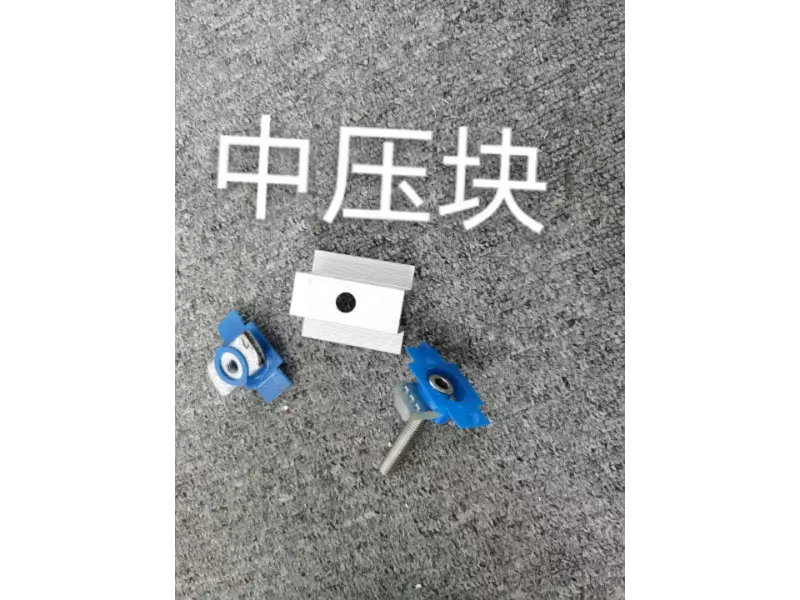

Zacisk pośredni ze stopu aluminium

Zacisk pośredni ze stopu aluminium (zacisk środkowy fotowoltaiczny) to specjalistyczny element przeznaczony do mocowania modułów fotowoltaicznych (PV). Umieszczony pomiędzy dwoma sąsiadującymi panelami fotowoltaicznymi, blokuje moduły na szynach montażowych, ogranicza przemieszczenie w poziomie oraz zwiększa odporność na wiatr i wstrząsy sejsmiczne całego układu. Jest wyposażony w elementy mocujące ze stali nierdzewnej 304 i opcjonalną antypoślizgową gumową podkładkę EPDM, która chroni ramy modułów przed uszkodzeniem. Konstrukcja zawiera kanały drenażowe i przepływ powietrza, aby zminimalizować gromadzenie się kurzu, wody i śniegu. Zaciski te są szeroko stosowane w komercyjnych i przemysłowych instalacjach dachowych, mieszkaniowych systemach fotowoltaicznych oraz naziemnych elektrowniach słonecznych na skalę przemysłową. Wymiary można dostosować w oparciu o grubość modułu i specyficzne wymagania dotyczące obciążenia projektu.

Podstawowe funkcje

1. Pośrednie mocowanie i zabezpieczanie:

Zainstalowany pomiędzy dwoma sąsiadującymi modułami fotowoltaicznymi, zacisk pośredni ze stopu aluminium mocno blokuje moduły na szynach montażowych. Ogranicza przemieszczenie w poziomie i w pionie, zapewniając, że moduły pozostają idealnie wyrównane i podlegają stabilnym, jednolitym siłom; służy jako główny element łączący do zabezpieczenia całego układu.

2. Odporność na wiatr i wstrząsy sejsmiczne:

Zapewniając wielopunktowe mocowanie, urządzenie ogranicza ruch i oscylacje modułu podczas silnych wiatrów lub zdarzeń sejsmicznych. Zapobiega to przesuwaniu się modułów z szyn lub wibracjom pod ekstremalnymi obciążeniami, poprawiając w ten sposób ogólną stabilność układu w trudnych warunkach pogodowych.

3. Antypoślizgowe i zapobiegające rozluźnieniu:

Wewnętrzne ząbki antypoślizgowe w połączeniu z podkładką z gumy EPDM zwiększają tarcie pomiędzy obejmą a ramą modułu. Zapobiega to przesuwaniu się lub poluzowaniu modułów, a także amortyzuje naprężenia zaciskające, chroniąc ramy modułów przed zgnieceniem lub uszkodzeniem.

4. Przeniesienie obciążenia:

Zacisk równomiernie przenosi ciężar modułów – wraz z obciążeniem wiatrem i śniegiem – na szyny montażowe, kolumny nośne i konstrukcję fundamentową. To rozkłada naprężenia, zapobiegając miejscowym przeciążeniom, które w przeciwnym razie mogłyby prowadzić do deformacji konstrukcji lub uszkodzenia modułów fotowoltaicznych.

5. Drenaż i przepływ powietrza:

Konstrukcja zacisku pośredniego ze stopu aluminium posiada zintegrowane kanały drenażowe i przepływowe. Ułatwiają one skuteczny odpływ wody deszczowej i kondensatu, redukując gromadzenie się kurzu, wody i śniegu w punktach mocowania, minimalizując jednocześnie ryzyko zacienienia i nadmiernego obciążenia modułów.

6. Kompatybilność i wszechstronność:

Kompatybilny ze standardowymi grubościami modułów fotowoltaicznych (np. 30 mm, 35 mm, 40 mm) i można go dostosować do niestandardowych wymiarów. Zaprojektowany do współpracy z różnymi konstrukcjami ramowymi i modułami różnych producentów, pojedynczy system zasilania może spełnić wymagania różnorodnych projektów.

Dane techniczne

Przedmiot	Specyfikacja
Podstawowy gatunek stopu	Stop aluminium 6005-T5 / 6063-T5 (opcjonalnie)
Obróbka powierzchniowa	Anodowanie srebrne, grubość folii ≥10μm
Grubość warstwy anodowej	≥10 μm, pogrubione dostosowanie dostępne dla środowisk przybrzeżnych i środowisk o dużej mgle solnej
Zgodna grubość modułu	30 mm, 35 mm, 40 mm (możliwość dostosowania)
Długość standardowa	40/50/60/80mm (przycięcie na wymiar na zamówienie)
Typ struktury	Modułowa konstrukcja środkowego mocowania z antypoślizgowym profilem zębów po wewnętrznej stronie
Elementy złączne wspierające	Śruby i nakrętki ze stali nierdzewnej 304
Opcjonalne akcesoria	Uszczelki antypoślizgowe z gumy EPDM
Odporność na obciążenie wiatrem	Do 60 m/s (sprawdzane ponownie dla każdego projektu)
Ładunek śniegu	1,4 kN/m² (obliczone na projekt)
Scenariusze zastosowań	Dachy komercyjne i przemysłowe, fotowoltaika w budynkach mieszkalnych, naziemne centralne elektrownie fotowoltaiczne
Obowiązujące standardy	Dostępne certyfikaty GB/T 5237, CE, ISO9001

Usługi pakowania i logistyki

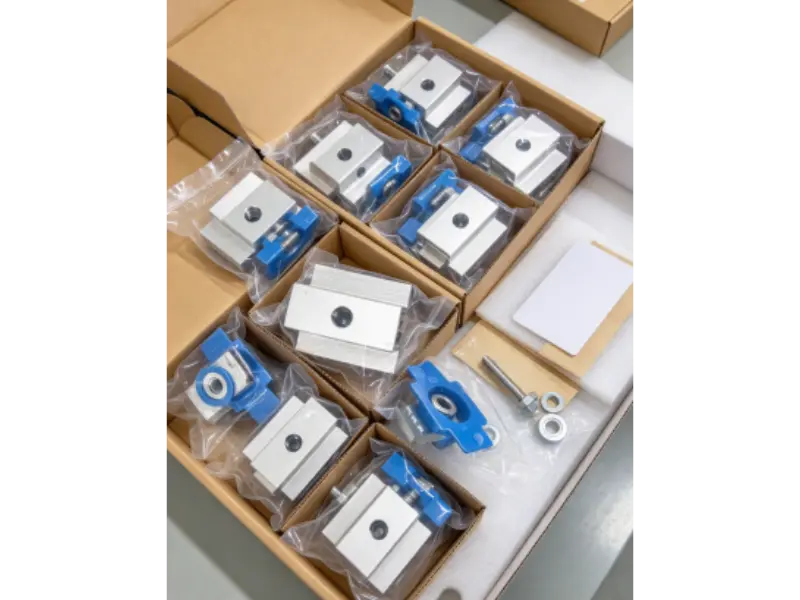

1. Opakowanie indywidualne:

Każdy zacisk pośredni ze stopu aluminium jest pakowany osobno, aby zapobiec tarciu lub uderzeniom, chroniąc anodowaną powierzchnię i zapobiegając zadrapaniom lub uszkodzeniom powłoki podczas transportu.

2. Jasne oznakowanie:

Artykuły są sortowane według modelu i specyfikacji, a dołączone do nich przejrzyste etykiety i listy pakowania ułatwiają szybką kontrolę zapasów na miejscu i zorganizowane przechowywanie.

3. Weryfikacja ilości:

Każda przesyłka przechodzi dokładne przeliczenie i weryfikację modeli i partii, aby mieć pewność, że rzeczywiste pozycje – pod względem ilości i specyfikacji – idealnie odpowiadają liście przewozowej, zapobiegając brakom lub pominięciu.

4. Wzmocnione opakowanie zewnętrzne:

Towary pakowane są w solidne, standardowe kartony lub drewniane skrzynie, wyposażone w wewnętrzne materiały wyściełające i wzmocnione zabezpieczenia narożników, aby zapobiec odkształceniom w wyniku uderzeń podczas transportu.

5. Ochrona przed wilgocią:

W opakowaniu znajdują się środki osuszające, które zapewniają suche środowisko podczas transportu morskiego lub lądowego, zapobiegając uszkodzeniom anodowanej powłoki na skutek wilgoci i zapewniając, że komponenty są gotowe do natychmiastowego montażu po dostarczeniu.

6. Wsparcie logistyczne:

Elastyczne opcje dostawy obejmują przesyłki etapowe. W przypadku zamówień międzynarodowych zapewniamy kompleksowe listy przewozowe i dokumentację celną, aby zapewnić sprawną odprawę eksportową; w przypadku zamówień krajowych oferujemy dostawę całopojazdową bezpośrednio na plac budowy, zgodną z harmonogramem budowy.

Proces instalacji

1. Odprawa przed instalacją:

Zapewniamy plany instalacji i dokumentację techniczną, określające kluczowe punkty instalacji, wymagania dotyczące dokręcania i niezbędne środki ostrożności, poparte odprawą techniczną przed rozpoczęciem budowy.

2. Pozycjonowanie i układ:

Na podstawie planów projektowych określany jest układ modułów fotowoltaicznych i szyn montażowych, a także zaznaczane są punkty instalacji zacisków środkowych, aby zapewnić spójny odstęp i wyrównanie.

3. Umiejscowienie modułu:

Moduły słoneczne są umieszczane na szynach montażowych; odstępy i poziomowanie pomiędzy sąsiednimi modułami są regulowane tak, aby ramy modułów idealnie pasowały do ​​szczelin zacisków środkowych.

4. Montaż i dokręcanie:

Zamontuj zaciski pośrednie ze stopu aluminium i dokręć śruby młoteczkowe określonym momentem obrotowym. Upewnij się, że siła dokręcania jest dobrze kontrolowana — unikaj nadmiernej siły, która mogłaby uszkodzić ramy modułów i upewnij się, że nie są one zbyt luźne, co mogłoby prowadzić do niestabilności.

5. Kontrola antypoślizgowa:

Sprawdź, czy podkładki gumowe EPDM i ząbki antypoślizgowe są prawidłowo ustawione. Sprawdź każdy punkt mocowania, aby upewnić się, że moduły są dobrze zamocowane i nie ześlizgną się ani nie poluzują.

6. Kontrola końcowa i akceptacja:

Sprawdź cały układ, aby upewnić się, że wszystkie elementy są prawidłowo dokręcone i wypoziomowane. Sprawdź odstępy między modułami i ich ogólne wyrównanie. Po potwierdzeniu wymagań nośnych i pozytywnym wyniku kontroli instalacji można przekazać projekt.

Często zadawane pytania

P1: Jaka szczelina powinna pozostać pomiędzy ramami dwóch sąsiednich modułów przy zastosowaniu zacisku środkowego?

Odp.: W przypadku projektów standardowych wystarczająca jest szczelina dylatacyjna o wielkości 5–8 mm, aby uwzględnić rozszerzalność i kurczenie termiczne. Możemy również zalecić odpowiednie specyfikacje na podstawie rysunków projektowych podczas składania zamówienia.

P2: Jaki jest prawidłowy moment dokręcania zacisków środkowych i czy spowoduje to uszkodzenie ram modułów?

Odp.: Dokręcić śruby młoteczkowe zgodnie ze standardowymi specyfikacjami momentu obrotowego. Dzięki podkładce gumowej EPDM pełniącej funkcję bufora, prawidłowe dokręcenie nie spowoduje uszkodzenia ram modułów. Jednakże nadmierny moment obrotowy może zmiażdżyć ramy aluminiowe, dlatego należy unikać nadmiernego dokręcania.

P3: Czy śruby użyte z zaciskami środkowymi zatną się podczas długotrwałego użytkowania na zewnątrz, co utrudni ich późniejsze usunięcie?

Odp.: Standardowo dostarczamy elementy złączne ze stali nierdzewnej 304, które zapewniają dobrą odporność na zatarcie. W przypadku długoterminowych projektów zewnętrznych można również wybrać śruby z powłoką przeciwzatarciową, aby ułatwić ich demontaż podczas przyszłej konserwacji lub wymiany modułu.

P4: Czy zaciski środkowe można ponownie wykorzystać, jeśli ząbki (zęby) są zużyte?

Odp.: Można je ponownie wykorzystać, jeśli ząbki nie są znacząco zużyte, a profil pozostaje nieodkształcony. Jeśli ząbki są mocno zużyte, właściwości antypoślizgowe zostaną pogorszone; dlatego nie zalecamy ich stosowania przy nowych projektach fotowoltaicznych.

P5: Czy w tym samym projekcie dachowym można mieszać zaciski środkowe o różnych specyfikacjach grubości?

Odp.: Nie zaleca się mieszania różnych specyfikacji. Stosowanie zacisków pośrednich o różnej grubości może prowadzić do nierównomiernego obciążenia modułów, potencjalnie powodując miejscową koncentrację naprężeń i zwiększając ryzyko mikropęknięć; dlatego najlepiej jest ujednolicić specyfikacje.

P6: O jakich szczególnych kwestiach należy pamiętać przy wyborze zacisków pośrednich do wielkoformatowych modułów z podwójną szybą?

Odp.: Biorąc pod uwagę większy ciężar własny wielkoformatowych modułów z podwójnymi szybami, zaleca się priorytetowe zastosowanie grubszych zacisków pośrednich ze stopu aluminium. Dodatkowo sprawdź wysokość ramy modułu, potwierdź efektywną długość styku mocującego i – jeśli to konieczne – zwiększ liczbę punktów mocowania.
