Konstrukcja stalowa z ramą przestrzenną dla dużych obiektów

To rozwiązanie konstrukcji stalowej z ramą przestrzenną dla dużych obiektów rozwiązuje wyzwania związane z podparciem dachów o dużej rozpiętości i tworzeniem pozbawionych kolumn, otwartych przestrzeni w dużych budynkach kulturalnych, sportowych i wystawowych, skutecznie pokonując ograniczenia rozpiętości i długie okresy budowy na miejscu związane z tradycyjnymi systemami konstrukcyjnymi. Oferujemy rygorystyczne kontrole surowców i precyzyjną obróbkę CNC prętów i węzłów kulistych, z możliwością optymalizacji projektów konstrukcyjnych w oparciu o plany projektowe. Realizujemy zamówienia wielkoseryjne dla dużych projektów, zapewniając stabilność konstrukcji i odporność na wstrząsy sejsmiczne poprzez wykrywanie wad w fabryce, gwarantując w ten sposób bezpieczeństwo i terminowość.

Bliższe dane

Konfiguracja strukturalna produktu i standardy inżynieryjne

System konstrukcyjny: wykorzystuje przestrzenną siatkę nośną — w tym jedno-, dwu- i trójwarstwowe kompozytowe ramy przestrzenne — dostosowaną do powierzchni obiektu, wymagań dotyczących obciążenia oraz warunków wiatrowych/śniegowych, dzięki czemu jest kompatybilny z różnorodnymi projektami budynków użyteczności publicznej na dużą skalę.

Standardy materiałowe: Ściśle stosuje się rurki stalowe Q235B i Q355B klasy inżynieryjnej oraz węzły sferyczne o wysokiej wytrzymałości. Wszystkie surowce spełniają standardy kontroli dla projektów budownictwa publicznego; profile niestandardowe są bezwzględnie wykluczone, zapewniając pełną zgodność z procedurami weryfikacji merytorycznej i odbiorów nadzorczych.

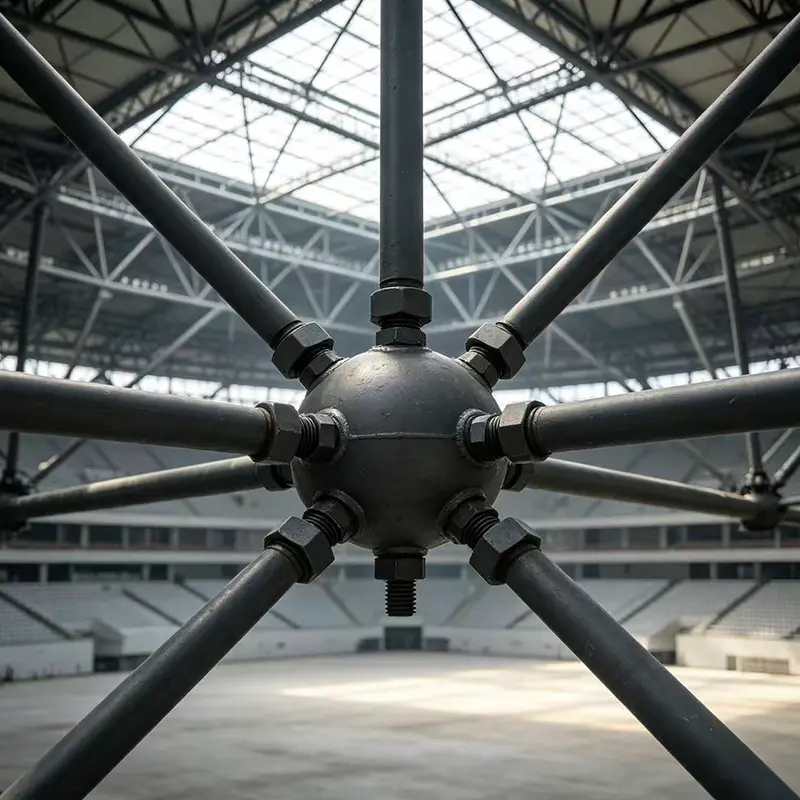

Technologia połączeń: obejmuje dwa podstawowe procesy — precyzyjne skręcanie węzłów kulistych i bezproblemowe spawanie węzłów kulistych. Zapewniają one ścisłe blokowanie węzłów i równomierny rozkład obciążenia bez słabych punktów konstrukcyjnych, co skutkuje ogólną stabilnością zgodną z przepisami bezpieczeństwa dotyczącymi dużych obiektów o dużym natężeniu ruchu.

System ochrony: obejmuje specjalistyczne zabiegi ochronne dla budynków użyteczności publicznej, w tym śrutowanie klasy przemysłowej w celu usunięcia rdzy, trwałe podkłady i powłoki nawierzchniowe antykorozyjne, powłoki ognioodporne spełniające standardy akceptacji bezpieczeństwa pożarowego oraz cynkowanie ogniowe w celu trwałej ochrony przed rdzą. Środki te zapewniają wydajność w złożonych warunkach, w tym w środowiskach wewnętrznych, zewnętrznych, narażonych i przy dużym ciśnieniu wiatru.

Specyfikacja projektu: Możliwość budowy obiektów o bardzo dużych rozpiętościach od 30 m do 120 m bez podpór kolumn pośrednich, doskonale spełniająca rygorystyczne wymagania dotyczące konstrukcji obiektów wielkopowierzchniowych, o dużej rozpiętości i o dużym prześwicie.

Metody konstrukcyjne: Obsługuje różne schematy konstrukcyjne — takie jak montaż masowy na dużych wysokościach, montaż naziemny, a następnie zintegrowane podnoszenie, podnoszenie sekcyjne i łączenie segmentowe — dostosowując się do różnorodnych warunków na miejscu, w tym ograniczeń przestrzennych, napiętych harmonogramów i operacji na dużych wysokościach.

Podstawowa charakterystyka inżynierii konstrukcji ram przestrzennych

Normy bezpieczeństwa na poziomie obiektów użyteczności publicznej: Konstrukcja stalowa z ramą przestrzenną dla dużych obiektów w pełni odpowiada specyfikacjom konstrukcyjnym dla dużych obiektów publicznych. Poddawane są profesjonalnym analizom konstrukcyjnym i symulacjom odporności na wstrząsy sejsmiczne i wiatrowe. Konstrukcja charakteryzuje się dużą redundancją i dużą odpornością na nagłe obciążenia, spełniając rygorystyczne wymagania bezpieczeństwa obiektów o dużym natężeniu ruchu, takich jak stadiony i centra wystawowe, a także łatwo przechodząc oficjalne kontrole ukończenia.

Eliminacja ryzyka lokalnego zawalenia się: W przeciwieństwie do tradycyjnych kratownic lub systemów podpór, które opierają się na obciążeniu jednopunktowym lub jednoliniowym, rama przestrzenna funkcjonuje jako zintegrowana, współpracująca struktura siatkowa. Obciążenia rozkładają się we wszystkich kierunkach, co zapewnia, że ​​miejscowe naprężenia nie pogarszają ogólnej stabilności konstrukcji, co znacznie zwiększa żywotność i współczynnik bezpieczeństwa dachów o dużej rozpiętości.

Całkowity koszt projektu: Spełniając wysokie wymagania dotyczące nośności, projekt optymalizuje zużycie materiałów; ciężar własny konstrukcji jest znacznie niższy niż w przypadku tradycyjnego pokrycia stalowego. Skutecznie zmniejsza to obciążenie głównej konstrukcji budynku i koszty budowy fundamentów, co skutkuje znacznymi oszczędnościami w budżecie inżynierii lądowej i wodnej w przypadku projektów obiektów o dużej skali.

Standaryzacja modułowa: Wszystkie elementy i węzły sferyczne są produkowane masowo w fabrykach o precyzyjnych, jednolitych wymiarach, kątach i rozmieszczeniu otworów. Nie wymaga docinania ani modyfikacji na miejscu, co zapewnia wysoki stopień precyzji montażu. Minimalizuje to problemy z przeróbkami i naprawami, spełniając wysokie standardy konstrukcyjne wymagane w przypadku kluczowych projektów.

Równowaga między użytecznością a estetyką: Nadaje się do różnych kultowych kształtów obiektów – w tym płaskich, zakrzywionych, łukowych i złożonych powierzchni o swobodnych kształtach. Dach zapewnia doskonałą płaskość i płynnie integruje się z różnorodnymi materiałami dachowymi, takimi jak panele doświetlające, blachy ze stopów aluminiowo-magnezowo-manganowych i blachy stalowe powlekane kolorowo, dopasowując się do nowoczesnej estetyki architektonicznej.

Obowiązujące scenariusze projektu

Możliwości inżynierii fabrycznej i wsparcia

Specjalizujemy się w produkcji konstrukcji ram przestrzennych na potrzeby projektów publicznych: Guojian Steel koncentruje się wyłącznie na specjalistycznej inżynierii ram przestrzennych dla obiektów na dużą skalę, a nie na ogólnych, prostych konstrukcjach stalowych. Doskonale znamy procedury akceptacji, specyfikacje rysunków i wymagania dotyczące kontroli materiałów dla projektów publicznych w różnych regionach, zapewniając ukierunkowane rozwiązania problemów związanych z wdrażaniem kluczowych projektów.

System produkcji precyzyjnej klasy inżynieryjnej: Wyposażony w dedykowane zautomatyzowane linie produkcyjne do ram przestrzennych; procesy takie jak cięcie rur, ukosowanie, wiercenie węzłów kulistych i zintegrowane spawanie są realizowane za pomocą systemów CNC. Precyzja komponentów spełnia rygorystyczne standardy, spełniając wymagania wysokiej klasy obiektów charakterystycznych.

Kompleksowe wsparcie inżynieryjne i techniczne: Wspierani przez profesjonalny zespół inżynierów zajmujących się konstrukcjami stalowymi, oferujemy pełen zakres usług – w tym szczegółowe projektowanie, optymalizację konstrukcyjną, weryfikację obciążenia i wskazówki dotyczące planowania budowy – aby aktywnie stawić czoła wyzwaniom konstrukcyjnym i zapewnić pomyślną akceptację projektu.

Zdolność do realizacji projektów na dużą skalę: Dzięki solidnym mocom produkcyjnym możemy jednocześnie realizować zamówienia dla wielu dużych obiektów. Priorytetowo traktujemy harmonogram produkcji i zapewniamy stabilne terminy dostaw, idealnie dopasowane do wymogów harmonogramu projektów rządowych i zadań generalnego wykonawstwa.

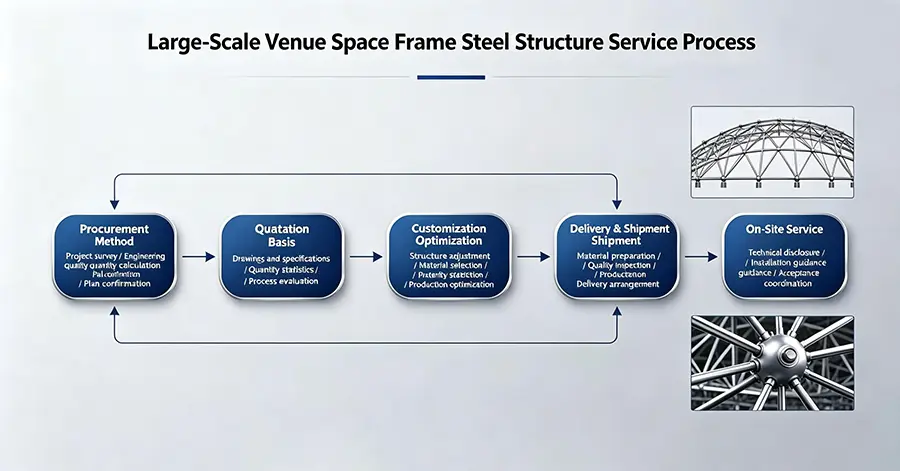

Proces współpracy projektowej i zapewnienie dostawy

Opcje zamówień: Obsługujemy scentralizowane zamówienia masowe w przypadku projektów publicznych, kontrakty inżynieryjne na pełne zamówienia, dostosowywanie do konkretnych projektów i wyznaczone zamówienia dla generalnych wykonawców. Dokładne wyceny można szybko wygenerować na podstawie rysunków projektowych, wymiarów przęseł i parametrów obciążenia.

Usługi dostosowywania: Oferujemy dostosowywanie rozpiętości obiektów, nieregularnych kształtów, warstw konstrukcyjnych i ocen przeciwpożarowych/ochrony. Zapewniamy bezpłatną optymalizację konstrukcji i poprawę efektywności materiałowej, aby kontrolować ogólne koszty projektu, zapewniając jednocześnie bezpieczeństwo konstrukcji.

Opakowanie i logistyka: Wszystkie komponenty są skategoryzowane, oznakowane i indywidualnie chronione. Pręty i węzły kuliste są pakowane oddzielnie z zabezpieczeniem antykorozyjnym i odpornym na uderzenia. Przejrzysta numeracja odpowiada rysunkom konstrukcyjnym umożliwiającym szybki montaż na miejscu, z bezpośrednią dostawą za pośrednictwem dedykowanych pojazdów inżynieryjnych na terenie całego kraju.

Wsparcie posprzedażne: Zapewniamy kompletny zestaw dokumentacji, w tym certyfikaty materiałowe, raporty z inspekcji fabrycznej i dane z kontroli technicznej. Oferujemy indywidualne odprawy techniczne i wskazówki dotyczące instalacji, zapewniając kompleksową kontrolę projektu, aby zapewnić pomyślne zakończenie i akceptację.
